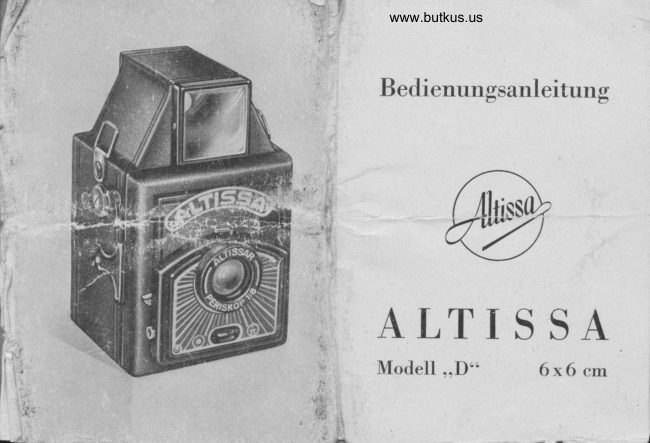

ALTISSA User manual

Bitte spenden Sie 2,50 Euro, um diese Website über E-Bay zu unterstützen ... www.PayPal.me/butkus

A. Filmeinlegen und Filmweehseln
   Fiir die ALTISSA verwendet man den normalen Rollfilm 6X9 cm fiir 12 Auf-
  nahmen 6X6 crn.

 I. F ilmeinleg en
  Um die Kamera mit einem Film zu versehenn muB zunddrst deren Vorderteil aus
' dem Gehiiuse herausgezogen werden. Ilierzir klappt man die auf beiden Seiten der
  Kamera befindlichen Riegel (3) auf un.l zieht clen Fihntransportknebel (2) bis zum
   Anschlag naeh aulSen und kann dann  qlat" Vorderteil herausnehmen. Die untere Halte-
   feder (12) wird etwas naeh auBen g"d,'I'kt und die Filmspule mit dem unbelidrteten
  Film (ff) so eing,elegt, daB ,Jie Zapfen ider lfaltefedern in die Liicler der Filmspule
   gleiten (siehe Abb. 2). Beim Einlegen rles Films ist zu beadrten,'daB die gesdrlitzte
   Seite der Filmspule nach der Haltefedcr (12) zeigt.
  Die Papierzunge des Filmanfangs wird iiber die beiden Filmgleitrollen (10) hinweg    +   in den breiteren Schlitz der Filmaufwid<elspule  (1a) eingefiihrt. Hierauf dreht man
  die Filmaufwickelspule (am besten mit einer Miinze, die man in den seitlichen
   Sdrlitz [13] derselben sted<t) 2-3 Umdrehungen nach redrtso bis der Papierstreifen
  des Films glatt liegt. Jetzt steckt man beide Kamerateile wieder zusammen, driiclit


                                                       :.,!                   A

www.butkus.us

   die Riegel (3) zu und den Filmtransportknebel  (2) mit leidrter Redrtsdrehung nadr
   innen, bis man fiihlt, daB der Zapfen desselben in den Sdrlitz (f3) der Film'
    aufn'ickelspule  eingreift.

2.Filmtransport
  Nadr Offnen des roten Pansdrutzfensters auf der Riiekseite der Kamera durdr
   Heruntersdrieben des daneben befindli&en Knopfes, transportiert man den Film
    (mittels Redrtsdrehen des Filmtrartsportkneb'els [2]) soweit, bis im Panschutzfenster
    die Zahl I ersdreint, und schiebt dann den Knopf wieder nadr oben. Die Kamera
    ist jetzt aufnahmebereit.
   Dieser Vorgang wiederholt sidr nadr jeder Airfnahme. Nadr der 12. Aufnahme dreht
  man den Filmtransportknebel (2) so lange weiter,  bis im Pansdrutzf enster das
   Schutzpapier des Films nidrt mehr siehtbar isi.

 3: Filtnentnahme
  Das Ofrnen der Kamera wurde bereits unter Abs. I besdrrieben. Nadr dem Offnen
   wird die-obere Haltef,eder (I2) nach auBen gedriid<t, die Spule mit dem belidrteteu
  Film vorsidrtig entnommen und zugeklebt. Die Leerspule, die sidr im unteren

Spulenhalter befindet, setzt man sofort in den oberen Spulenhalter ein, damit beim
   Einlegen des neuen Films die niitigen Vorbereitungen getroffen sind.
   Die Filmentnahme  soll miiglidrst im Schatten und nidrt im vollen Sonnenlicht stattfinden.
B. Aufnahmeteehnik
  Die ALTISSA ist mit dem Objektiv Altissar'Periskop                 f :70 mm und
   mit einem Einlamellen-BoxversehluB  ausgestattet.
  Mit dem BoxversdrluB kiinnen Momenr aufnahmen von tlzs Sek. und Zeitaufnahmen
   beliebiger Dauer gemacht werden.  I tittels des Hebels (6) wird die gewiinschte
   Belidrtungszeit  eingestellt. Bei Mornerjtaufnahmen (Hehel 6 auf 1/zr stellen) wird
   durdr leiehtes Herunterdrii&en des 1'Jtrschlulsausliisers  (4) der VersdrlulJ geiiffnet
  und sdrlieBt sidr von selbst. Bei Zeitavfnahmen wird der Hebel (6) nadr der linken
   Seite gedriickto und erst beim Lo,slas;en d,es VersdrluBausliisers sdrlieBt sich der
   VerschluB. Der VersdrluB kann auch nrit einem Drahtausliiser betltigt werden, den
  man in die AnsdrluBbudrse  (5) einschraubt. Fiir Zeitaufnahmen empfiehlt sidr in
  jedem Falle die Benutzung eines Stativs oder das Absetzen der Kamera auf eine
   sidrere Unterlage, wie z.B. Tisc}, Marrer usw. Zeitaufnahmen von lingerer Dauer
   ermiiglidrt ein iiberall im Handel erhdltlicher Spezial-Drahtausliiser,  der mit einer
   Arr,etiervorridrtung  fiir Aufnahmen in Stellung ,,To' versehen ist.

www.butkus.us

          Eine Entfernungseinstellung bei iler ALTISSA ist nidrt notwendig, da das Objektiv
               I  : B von I,5 m bis ,,unendlidr" sdrarf zeichnet. Der Blendeneinstellhebel  (B) ist in
           heruntergedriicktern Zustand auf groBe Blr:nde : B (groBe Objektiviiffnung), in
          herausgezogenem Zustand auf kleine Blende :  16 (kleine Objektiviiffnung) ein-
              gestellt.
        Der groBformatigo optisdre Sucher (9) zeigt im Durchblielc den Bildausschnitt des
          Aufnahmegegenstandes in klarer Begrenzung.
        Kleine Tips fiir die Aufnahme
               I. Nach jeder Aufnahme sofort den Film we iterdrehen!
           2. Belichttrngszeit und Blende stehen in engenr Zusammenhang. Bei sehr hellem Lidrt
                         'Wetter)              (sonniges                                kleine Blende :  Blend:neinstellhebel (B) herausziehen; helles
             Lidrt (jedoch etwas bedeckter Himmel) groBe Blende :   Blenden'einstellhebel
              niederdriidien; in beiden l':illen Momentbelichtung (1/z; Sek.). Bei sdrledrteren
F         3. BeiLichtverhHltnissengroBer Blende Hebelkann man(6) aufimmerZeitaufnahm,ekiirzer belichten,stellen.wiihrend bei kleiner Blende
    i            eine Zunah.mo der Schlrfentief'e zu verzeidhnen ist, d. h. Vorder- und llintergrund
             sind sdrHrfer abeebildet.

 ig                                                                                                           Jitu*i:

Optik VVB
      ALTISSA-CAMERA.WERK
                        Dresden A 16



ses . ru/c/rg 8.ryf9 9 3iz 4es
