Search available document text
Find a term, then jump to its page in the original PDF. Image-only pages may not be searchable; check the PDF for exact wording and diagrams.
Page 3 · Read text

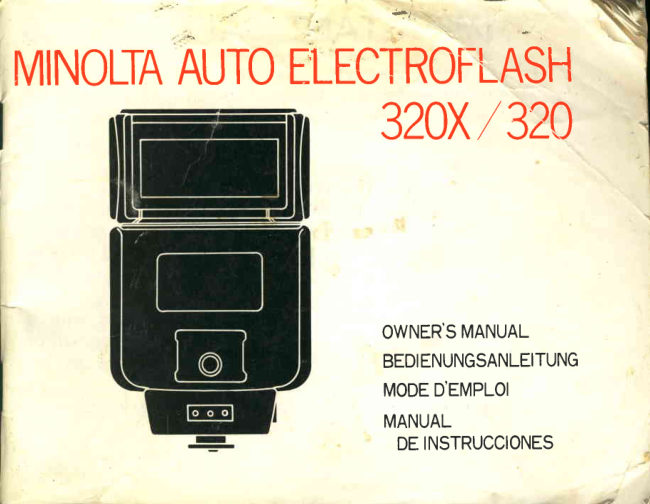

Your Minolta Auto Electroflash 320X or 320'is a sophisticated,clip-on automatic
flash unit that forms the heart of a comprehensiveflash system. The flash unit's
features combined with optional system accessoriesenable a flexibility and ease of
operation not possiblewith previousclip-on flash units. The exclusiveMinolta variable
GN/powe.r control lets you for the first time select up to nine guide-number/power
settings in both automatic and manual modes. This enablestailoring flash output to
your specific needs for depth-of-field control, winder/motor-drive sync., fillflash, and
other practical uses. The accessory Power Grip 1 provides balanced handling of flash
'The and camera as well as increased power capacity and reduced recycle timesl
32OX/32O's removable sensor coupled with the accessory Remote Sensor'Adapter
allow off-camera placement of the flash for dramatic lighting effects. The optional
Panel Set includes lens panels for matching flash coverageto the lens being used and
filter panels for special/practical effects. The bounce-flash head has a full range of
movements both upward and to either side. Each unit also features an FDC light to
confirm proper flash exposure and an energy-savingthyristor circuit for reduced
recycle times and maximum number of flashes.The 320X also has a specialcontact
that automatically sets the camera for proper X sync. when the shutter is releasedand
activates a viewfinder flash-ready signal when used on either a Minolta XD or XG
camera.
Before using your flash unit for the first time, please read this manual all the way
through so that you will be able to operate the unit correctly and realizethe potential
of your Minolta Auto Electroflash 320X/320 right from the start.
www.orphancameras.com
\ *-ib{rv1:, - : l lView original page 3Page 6 · Read text
-r#
@ Flash head @ External-powerconnection 1 1
Ref lektorkopf AnschI uB fiir externe Stromversorgung
Tdte du flash Prise pour alimentation
ext6rieure Cabezalde flash
Conexi6n de energia-externa
@ f tashtube and reflector with guard window
Blitzrohre und Reflektor mit Schutzscheibe @ Sync. contact
Lampe flash. et r6flecteur anec AnschluBf iir Synchronkabel
6cran de protection Contact de synchronisation
Tubo-f lash y reflector con ventanilla protectora Contacto sincro.
@ Battery-chamber cover
@ Attaching bracket . Batteriekammerdeckel
Aufsteckf u B Couvercledu compartiment des piles
Support de fixation Tapa del alojamiento de la pilas
Soporte de acoplamiento
@ Removablesensor
Abnehmbarer Sensor @ Camera-control contact (320X only)
Celluleamovible
Kamera-Steuerkontakt( nur 320X )
Sensor removible
Contact de contrOle de
l'appareilphoto
@ Bracket clamp (320X seulement)
F eststellschraube f ir r Aufsteckf u B Contacto de control-c5mara (320X s6lo)
Serre-support
Sujetador de soporteView original page 6Page 8 · Read text
|:
@ Bounce-angleguides @ Mode selector
I ndirektblitz-WinkelmarkierunQei Funktionswdhler
Guidespour angle indirect Selecteurde mode 13
Guias de 5ngulo-rebote Selector de modalidad
O Power switch @ Computer dial
Computerscheibe E in-/Aus-Schalter
Cadran indicateur Marche/arrdt
Dial computador
Conmutador de energia
@ Film-speedsetting ring
li Aperture scale
F ilmempfindl ichkeitsskalaI
I Blendenskala Baguede 169lagede ta sensibilit6du film
Echelledes ouvertures Anillo de puestasensibilidad-pelicula
Escalade abertura
@ Panel compensationscale
J) Monitor light and Open-flash/testbutton Vorsatzscheiben-Kompensationsskala
B I itzbereitschaftslampe Echelle de compensation
und Offenbl itz-lTest-Taste Escalade compensaci6n-panel
T6moin et bouton de flashlibre/essai
L5mpara monitor y bot6n @ DialFlash-distance-illum inationcheckbuttonlight and f I ash-abierto/comprobaci6n
B I itzbereich-KontrolI ampe u nd Sakalabeluchtungstaste
@ Distancescale T6moin distance-flashet bouton d'6clairagedu cadran
E ntfernu ngsskala Bot6n de iluminaci6n-dialy l5mpara
comprobaci6n distancia flash
Echelledes distances
Escalade distancias @ Variable GN/power control
Leitzahl/ Leistungs-Regelung
Contr6le NG/pu issancevariable
Contro I GN/energia variableView original page 8Page 9 · Read text
SUMMARY OF OPERATION (for directautoflash)
BEDtENUNGSOBERSICHT(DirektesBlitzenmit Automatik)
14 The steps pictured below outline use of the steps are keyed to corresponding sections of this
Auto Electroflash 320X and 320 in usual direct manual for easy reference.This brief guide is not,
auto operation. They give a general idea of how however, a substitute for the detailed instructions
easy it is to get perfectly exposed pictures with in the rest of this manual, which should be
your Auto Electroflash 32OX|32O. The pictured through ly studied for best results.
1. With serviceable batteries
installed (p. 18), capacitor
"f ormed" (p. 30) , attach
and clamp unit on camera
(p.221, using sync. cord if
necessary.
3. Make sure camera is set for
Das Blitzgerdt wird mit ein- 2. Set applicable film sPeed proper sYnc. and shutter
satzbereiten Batterien with flash unit's film-sPeed speed (p. 25).
(Seite 18) und "formier- setting ring (p. 25).
tem" Kondensator (Seite Darauf achten, daB die
30) auf der Kamera mon- Richtige Filmempfindlich- richtige Synchronisation-
tiert (Seite 22). Falls niitig keit auf die computer- sart und VerschluBzeitan
wird das Synchronkabel scheibe des Blitzgeriites der Kamera eingestelltsind
angeschI ossern . 0bertragen(Seite 25). (Seite25).
www.orphancameras.comView original page 9Page 10 · Read text
Die nachstehend illustrierten Bedienungs- 32OX|32O zu machen. Die Abbildungen dienen als
schritte zeigendie Bedienungdes Auto Electroflash ideale visuelle Ergdnzung zu den entsprechenden
320X und 320 beim gewohnlichendirekten Blitzen dari.rberstehendenAbschnitten dieser Kurzanlei-
im Automatik-Betrieb.Sie gebeneinen al lgemeinen tung. Sie soll jedoch kein Ersatz f0r die ausfiihr- 1 5
Begriff davon, wie einfach es ist, perfekt belichtete lichen Anleitungen sein, die sorgfl'atigdurchgelesen
A ufnahmen mit lhrem Auto Electrofalsh werden sollten, um beste Resultate sichrzustellen.
5. Set mode selector to de-
sired auto position (p. a0).
4. With variable GN/power (The red auto position
control set to "FU LL" provides maximum f lash 7. With monitor light glowing
( p . 5 1 ) a n d p a n e l c o m p e n - range.) and flash head facing for-
sation scale set to ward, push shutter release Den Funktionswdhler in ( n o r m a l ) ( p . 3 8 ) , m o v e to photograph subject die gewiinschte Automati k- power switch to "ON" within applicable flash Position stellen (Seite40). position (p. 28). range (p. 40). (Die rote "AUTO"-Position
Leitzahl/Leistungs-Regleung ergibt den maximalen Blitz- Den Ref lektor nach vorn
auf "FU LL" (Seite 51 ) bereich.) richten und, wenn die Be-
Vorsatzscheiben-Kompensa- reitschaftslampe aufleuch-
tionsskala auf "N" (Nor- 6. Set camera lens aperture to tet, den Ausltiser betdtigen,
mal) (Seite 38), und Ein-/ the f-number lit in red on um ein Objekt innerhalb
f lash u nit's aperture scale Aus-Schalter auf "ON" des B litzbereiches auf zu- ( p . 4 0 ) . stellen(Seite28). nehmen (Seite40).
Den auf der Blendenskala
des Blitzgerdtes rot be-
leuchteten Blendenwert am
Kameraobjektiv einstellen
(Seite 40).View original page 10Page 11 · Read text
r RESUME DU FONCTIONNEMENT (6clairagedirect en position automatique)
SUMARIO DE OPERACION (para autoflashdirecto)
16 Les 6tapes illustr6es ci-dessousmontrent dans correspondre avec les sections de ce manuel. Ceci
ses grandes lignes l'utilisation de l'Auto Electro- permet de s'y r6f6rer facilement. Toutefois, ce bref
flash 320X et 320 en fonctionnement direct auto- r6sum6 ne remplace pas les instructions d6taill6es
matique. Elles donnent une id6e g6n6rale de la contenues dans les pages suivantes de ce manuel.
facilit6 d'utilisation pour zuoir des photos parfaite- Pour obtenir de meilleurs r6sultats, lire attentive-
ment expos6esanec l'Auto Electroflash32OXl32O. ment les pagessuivantesde ce manuel.
Les dtapes illustr6es sont dans l'ordre afin de
1. Les piles (en bon 6tat de
fonctionnement) mises en
place (p. 18), le condensa-
teur "form6" (p. 30), fixer
et serrer le flash sur l'appa- 3. S'assurer que l'appareil
reil photo lp.22l, et 2. Afficher la sensibilit6 du photo est 16916Pour une
raccorder le cordon de f ilm sur le cadran du flash synchronisation convena-
synchronisation, si n6ces- ( p . 2 5 ) . ble et une vitessed'obtura-
salre. tion ad6quate (p. 25). Ajuste la sensibilidad de
Con las pilas en buen esta- pelicula aplicable con el Aseg0resede que la c6mara
do de servicio instaladas anillo de puesta de sensibi- est6 puesta Para sincroniza-
(p5S. 18), capacitor "en lidad-peliculade la unidad ci6n y velocidad de obtura-
forma" (p5g. 30), acople la de flash (p69.25). dor apropiadas(p5g. 25).
unidad a la c5mara y
bloqu6ela (p5g. 22), usan-
do cord6n de sincroniza-
ci6n, si es necesario.
www.orphancameras.comView original page 11Page 13 · Read text
r
BATTE R I ES
BATTE R I EN
PILES 1 8 PILAS Installing Einsetzen der Batterien oder Akkus
Mise en place Your Auto Electrof lash 32)xl32o is designed
to be powered by four AA-size (penlight) batteries' Instalaci6n
These may be of the non-rechargeablealkaline'
manganese (,,AM,, or "alkaline") type of the 1. Remove the battery-chambercover by sliding it
rechargeablenickel-cadmium (,,Ni-cd" or "nicad") off in the direction of the arrow towards the
typ", corr"ct loading of the batteries is as follows: front of the unit.
Batteriekammerdeckel in Pfeilrichtung zur
Der Auto-Electroflash 32OXl32O ist fitr die Gerdtevorderseitehin schieben und abnehmen.
Stromversorgung durch vier 1,5-Volt-Mignon' Retirer le couvercle du compartiment des piles batterien ausgelegt. Es ktinnen nicht aufladbare en le gl issant dans le sens de la fldche, vers Alkali-Mangan-Hochleistungsbatterienoder wieder- l'avant du flash. aufladbare NC-Akkus verwendet werden' Setzen
Sie die Batterienwie folgt ein: Saque la tapa del alojamiento de pilas desliz5n-
dola hacia afuera en direcci6n de la flecha hacia
L'Auto Electroflash 32OX|32O fonctionne anec el frente de la unidad.
quatre piles AA (penlight). Elles peuvent etre en
alcaline-mangandse("AM" ou "Alcaline") non
rec h argeables nickel-cadmium ("N i-Cd" ou
"Nicad") rechargeables.La mise en place correcte
des piles se fait comme suit:
Su Auto Electroflash 32OX132O fue disefrado
para ser alimentado por cuatro pilas ("linterna")
tamafio AA. Estas pueden ser del tipo alcalino-
manganeso nerecargables ("AM" o "alkaline"), o
pilas de niquel-cadmio recargables ("Ni-Cd" o
"nicad"). La instalaci6n correcta de las pilas es
como srgue:
www.orphancameras.comView original page 13Page 14 · Read text
2. Alter wiping the terminals with a clean, dry 3. Close the chamber by al igning the cover careful- 1 9
cloth, insert four alkaline on Ni-Cd batteries ly, depressingthe ends of the batteries slightly
(p.74l,, making sure their plus (+) and minus with it, and sliding it towards the rear of the
(-) ends are positioned as indicated inside the unit until it snapssecurelyinto place.
chamber.
Den Batteriekammerdeckel wieder sorgfdltig Kontakte mit einem sauberen und trockenen aufsetzen,dabei Batterien leicht andritcekn und Tuch reinigen und vier Mignonbatterien oder Deckel in Richtung Geriiter0ckseite schieben, NC-Akkus (Seite 74) einsetzen.Darauf achten, bis er fest einrastet. daB die Plus (+) und Minus (-) pole gemd8 den
Zeichen in der Batteriekammer leigen. Fermer le compartiment en al ignant correcte-
Aprds avoir nettoy6 les bornes des piles avec un ment le couvercle, pousser l6gerement les piles
chiffon sec et propre, introduire quatre piles i l'aide du couvercle, et le glisser jusqu') ce
qu'il bute contre l'arribredu compartiment.Un afcaline ou Ni-Cd (p.741 , et s,assurerde respec_
ter la position des polarit6s telle qu,indiqu6 bruit caract6ristique assure sa bonne mise en place. dans le compartiment.
Despuds de limpiar los terminales con un paffo Cierre el alojamientoalineandocon cuidado la
seco y limpio, insertecuatro pilas alcalinaso de tapa, apretando los bordes de las pilas ligera-
niquel-cadmio (p5S. 74), asegur5ndosede que mente con ella y desliz5ndola hacia la parte
los signos"m6s" (+) y menos (-) est6n puestos trasera de la u nidad, hasta que quede bien
como se indica en el interior del alojamiento. emplazaday segura.View original page 14Page 15 · Read text
r
t: 20 Cold-weather operation .'
. Keltebetrieb
Utilisation par temps f roid
Operaci6n en tiempo frio
Batteries generally tend to decreasein capacity Les piles ont 96n6ralement tendance b se
as the temperature goes down. Though consider- d6charger quand la temp6rature baisse.Bien que
ably better than the ordinary or sealedcarbon-zinc largement sup6rieuresaux piles ordinaires ou aux )'
type in this respect, alkaline batteries are no piles en carbone-zinc scell6esd cet 6gard, les pileg
exception. lt is thus recommended that alkaline en alcalinene font pas exception. llest donc'con-
batteries be fresh if they are to be used in this unit seil16d'utiliser des piles alcaline neuvesdans le cas'
in cold weather and that you carry fresh sparesin a d'utilisation de ce flash par temps froid ainsi que
warm inside pocket for replacement if necessary de disposer au chaud dans une poche d'un jeu de
during such operation. With Ni-Cd batteries,p'74, piles de rechange pour pouvoir remplacer les
no particular care is necessaryin cold weather. premidres si le cas se pr6sentait. Avec les piles:
Ni-Cd lp.74l , aucune pr6caution particulidre n'est
Batterien neigen von Natur aus dazu, bei A prendre par temps froid.
niedrigen Temperaturen in ihrer Kapazitdt nach-
zulassen. Obwohl die Alkali-Mangan-Batterienin Las pilas generalmentetienden a disminuir su
dieser Hinsicht erheblich g0nstigersind als ttbliche capacidad de acci6n conforme la temperatura
Batterien, machen sie hierin trotzdem keine gene- clim5tica se hace m6s baja. Aunque considerable-
relle Ausnahme. Deshalb sollten vor einem geplan- mente mejores que las ordinarias o del tipo de
ten Kdltebetrieb frische Alkali-Mangan-Batterien carb6n-cinc blindadas, las alcalinas no son excep-
eingelegt und zudem, falls niitige, frische Ersatz- ci6n a este respecto.Por lo que recomendamosque
batterien zum Auswechseln in einer warmen las pilas sean frescas,si han de ser usadascon esta
Innentaschemitgefiihrt werden. NC-Akkus kilnnen unidad en tiempo frio, aconsejando,adem6s,llevar
bei kaltem Wetter ohne besondere Vorkehrungen pilas frescasde repuesto en el bolsillo, al calor del
verwendet werden (Seite 74). cuerpo, por si se necesitan durante la operaci6n.
Con baterias Ni-Cd, lp6g.74l, no es necesario
ning0n cuidado especialen tiempo frio.
www.orphancameras.comView original page 15Page 16 · Read text
CAUTION ?ACHTUNG niil{lffi!
ATTENTION
PRECAUCION
r When replacing batteries, be sure to change all Lors du chbngement des piles, veiller toujours
four batteries at one time. lf exhausted bat- 6 changer les quatre piles en m6me temps. Si
teries are used with fresh ones, or if different des piles usag6essont utilis6es avec des neuves;
types of batteries are used together, there is a ou si des piles de types diff6rents sont utilis6es
possibility of battery leakageor explosion. en m6me temps, ces dernidrespeuvent fuir ou
o Do not attempt to charge al kaline batteries as exploser.
this could cause leakageor explosion. Ne pas essayerde rechargerles piles en alcaline
o lf the flash unit is not to be used for two weeks car cela peut provoquer des fuites ou des ex-
or more, batteriesshould be removed. plosions.
o lf batteriesare inserted in reverseposition, flash Si le flash n'est pas utilis6 pendant plus de deux
will not operate and there is a possibility of semaines, il est conseil16de retirer les piles.
battery leakage or bursting if they are left Si les piles sont introdu ites avec les polarit6s
reversed. invers6es, le flash ne fonctionnera pas et les
piles peuvent fuir ou se fendre si elles sont
o Alle vier Batterien miissen immer gleichzeitig laiss6esdans cette position.
ausgetauscht werden. Wenn alte und f rische
Batterien zusammen verwendet werden, ist die Cuando cambie las pilas, aseg0resede cambiar
Leistung schlecht und es besteht Auslauf- und las cuatro a la vez. Si se usan pilas frescas
E xplosionsgefahr. mezcl5ndolascon pilas descargadas,o de dife-
o Versuchen Sie nicht, Alkali-Mangan-Batterien rentes tipos, hay posibilidad de derrame o
oder andere Trocken batterie-Typenaufzuladen. explosi6n.
Sie konnten dabei auslaufen oder sogar ex- No intente cargar las pilas alcalinas,ya que esto
plodieren. podria tambi6n ser motivo de derrame o explo-
Wird das Blitzgerdt lSnger als zwei Wochen s i 6 n .
nicht benutzt, ist es ratsam, die Batterien Si el flash no va a usarsedurante dos semanaso
herauszunehmen. m6s, deberiaquitar las pilas.
Wenn die Batterien verkehrt eingesetztwerden, Si las pilas son insertadasen posici6n inversa,el
funktioniert das Blitzgeriit nicht, und es besteht f lash no operar6y hay posibilidad de derrame o
Auslauf- und Explosionsgefahr,falls sie ldngere explosi6n si las pilas son dejadas en esta
Zeit im Gerdtbelassenwerden. posici6n.View original page 16Page 17 · Read text
ATTACHING TO CAMERA
MONTIERENDES BLITZGERATESAUF DER KAMERA
22 FlxATloN AU BOITIER
ACOPLAMIENTOA LA CAMARA
With the Minolta XG or XD, or other cameras
equipped with a hot shoe, simply slide the flash
attaching bracket into the hot shoe as far as it will
go and turn the bracket clamp as shown to secure
it.
Bei der Minolta XG oder XD, oder anderen
Kameras mit kabellosem Blitzkontakt (Mitten-
kontakt) wird einfach der AufsteckfuB des Blitz-
gerdtes bis zum Anschlag in den Steckschuh der
Kamera geschobenund das Gerdt durch Drehen der
Feststellschruabe gesichert. *
Avec le Minolta XG ou XD, ou autres appareils
photos 6quip6s d'une griffe b prise directe, il suffit
de glisser le sabot du flash dans la griffe i prise
directe aussi loin que possible et de tourner le
serre-supportcomme indiqu6 sur la photo pour en
assurerla bonne fixation.
Con la Minolta XG o XD, u otras c5maras
equipadas con una zapata de contacto directo,
simplemente desliceel soporte de acoplamiento del
flash en la zapata de contacto directo lo m5s
adentro posible, y gire el sujetador de soporte,
como se muestra, para asegurarlobien.
www.orphancameras.comView original page 17Page 18 · Read text
With other cameras, slide the bracket into the accessoryor flashgun shoe, and insert the single- prong plug end of the sync. cord provided into the flash unit's sync. cord socket so it snapssecurely in place. Plug the PC connection on the other end of the sync. cord into the camera terminal for "X" synchron ization. Bei anderen Kameras wird der AufsteckfuB in den Zubehoroder oder Blitzgerdteschuh der Kamera eingeschoben,dann das eine Ende des Synchronkabelsin den AnschluB am Blitzgerdt gesteckt und das andere Ende in den Kamera- anschluB ftlr X-Synchronisation. Avec d'autres appareils photos, glisserle sabot dansla griffe accessoire,et introduire le cordon de synchronisationdans la prise synchro pr6vue sur le flash,et brancher l'autre extr6mit6 du cordon sur la prisesynchro"X" sur l'appareilphoto. Con otras c5maras, deslice el soporte en la zapata de accesorios o del disparador de flash, e inserte el extremo de la clavija de una p0a del cord6n de sincronizaci6n, suministrado, en el enchufedel cord6n de sincronizaci6nde la unidad de flash de manera que quede bien emplazado. Enchufe la conexi6n PC del otro extremo en el terminalde la c6marapara sincronizaci6n,,X,,.View original page 18
Page 19 · Read text
24 N O T E
A N M E R K U N G
NOTA
NOTA
When the sync. cord is used to connect the
Auto Electroflash320X to a Minolta XD or XG
camera, the proper shutter speed for X sync. must
be set manually as the flash unit's camera-control
contact will be disconnected.
Wenn ein Synchronkabel zur Verbindung von
Auto-Electroflash 320X und einer Minolta XD-
bzw. XG-Kamera verwendet wird, muB die
korrekte VerschluBzeitfirr die X-Synchronisation
manuell eingestelltwerden, da die Kamera-Steuer-
kontakte dann unterbrochensind.
Si un cordon de synchronisationest utilis6 pour
brancher l'Auto Electroflash32OX sur un Minolta
XD ou XG, la vitessed'obturation correcte pour la
synchronisation"X" doit 6tre 16916emanuellement
car le systCme de contrflle automatique du flash
serad6connect6.
Siempre que se usa el cord6n de sincronizaci6n
para conectar el Auto Electroflash 320X a una
c5mara XD o XG Minolta, la velocidad de obtura-
dor apropiada para sincronizaci6n X debe ser
puesta manualmente, Y? que el contacto de
control-c5mara de la unidad del flash quedar6
desconectado. www.orphancameras.comView original page 19Page 20 · Read text
t SETTING FILM SPEED SETTING SYNC. AND SHUTTER ,+II EINSTELLEN DER EINSTELLEN VON SYNCHRON]SATION
F ILMEMPFINDLICHKEIT UND VERSCHLUSS
REGLAGEDE LA SENSIBILITE DU FILM . REGLAGESYNCHRO.ET OBTURATEUR
PUESTADE LA SENSIBILIDADDE PUESTA SINCRO. Y OBTURADOR
LA PELICULA
Move the film-speed setting ring until the red When the Auto Electroflash 320X is used
dot clicks into place opposite the value applicable without a sync. cord on either the: Minolta XG or
to the film in use. Graduations between numbers XD camerasthe flash unit, when it is charged and
on the ASA scale indicate film speedsas follows: ready to f ire, will causethe flash-readysignal in the
camera viewfinder to blink and automatically sets
Drehen Sie den Filniempfindlichkeits-Einstell_ the camera'sshutter for X sync. when released.
ring, bis der Empf indlichkeitswert des verwendeten
Wird der Auto-Electroflash 32OX ohneFilms gegenuberdem roten Punkt einrastet.
Synchronkabel mit der Minolta XD-bzw. XG-
Kamera verwendet, blinkt ein Blitzbereitschafts_ Tourner la bague de r6glage de la sensibilt6 du Signal im Sucher (aus auf, und der VerschluB wird jusqu'i film que ce l'index rouge se mette en jeder elektronischen Einstellung heraus) auto-place en face de la valeur applicable au film utilis6. matisch f0r X-Synchronisation umgeschaltet, wenn graduations Les entre les nombres sur l,6chelle de3 B I itzbereitschaft besteht.
ASA indiquent les sensibilit6sde film suivantes:
Lorsque l'Auto Electroflash320X est utilis6 sans
Mueva el anillo de puesta de la sensibilidadde la cordon de synchronisation avec le Minolta XG ou
pelicula hasta que el punto rojo haga ,,cl ic,, en el XD, le flash, lorsqu'il est charg6 et pret d l,utilisa_
lugar opuesto al valor aplicablea la pelicula en uso. tion, fera clignoter un voyant dans le viseur de
Las graduacionesentre n0meros en la escalaASA l'appareil photo et 16glera automatiquement
indican sensibilidadesde pelicula, como sigue: l'obturateur de l'appareil pour la synchronisation
"X" lorsqu'il est rel6ch6.
Cuando se usa el Auto Electroflash32OX sin un
cord6n de sincronizaci6n en c6maras XG o XD
Minolta, la unidad de flash, cuando esta cargaday
lista a actuar, har6 que la seftal de ,,f lash-a-punto,,
parpadee y autom6ticamente ajusta el obturador de
la c5mara para sincronizaci6nX cuando es soltado.View original page 20Page 21 · Read text
2 6 With the Auto Electroflash320 on either the
Minolta XD or XG camera,or with either the Auto
Electroflash320X or 320 on any other camera:
Wird der Auto Electroflash320 auf der Minolta
XD- bzw. XG-Kamera verwendet, oder wird der
Auto Electroflash 320X oder 320 auf irgendeiner
anderen Kamera verwendet, wie folgt vorgehen:
Avec l'Auto Electroflash 320 sur le Minolta
XD our XG, ou anec, soit l'Auto Electroflash
32OX, soit 320 sur d'autres appareils:
Con el Auto Electroflash 320 en la c6mara XD
o en la XG, Minolta, o con el Auto Electroflash
32OX o el32O en cualquier otra c5mara:
2. Also make sure the camera is not set for a
1. Make sure the camera is set for X synchroniza- shutter speed faster than the manufacturer's
tion and/or that the flash is properly connected recommendation for electronic flash (usually a
with the X-sync. terminal of the camera. special "X" setting or 1/60 sec. or slower for
Achten Sie darauf, daB die Kamera auf most full-frame 35mm camerashavinghorizon-
X-synchronisation eingestellt ist und/oder das tal-run focal-plane shutters; between-the-lens
Synchronkabelam X-AnscluB der Kamera ein- shutter cameraswith X sync. can be used at all
gesteckt ist, speeds).
S'assurer que l'appareil est 16916pour une
synchronisation "X" et/ou que le flash est Achten Sie auch darauf, daB die VerschluBzeit ftir Empfehlungen des Kameraherstellers correctement connect6 par la prise de synch- den entspricht (bei Elektronenblitzaufnahmen ronisation"X" de l'appareil. Kleinbildkamerasmit SchlitzverschluBnormal-
Aseg0rese de que la c5mara es puesta para erweise die spezielleX-Einstellungbzw. 1/6Os
sincronizaci6n X y/o que el flash est6 conecta' oder l6nger; bei Kameras mit ZentralverschluB
do adecuadamentecon el terminal de sincroni- ktjnnen mit der X-synchronisation alle Ver-
zaci6n-X de la c5mara. schluBzeitenverwendet werden).
www.orphancameras.comView original page 21Page 24 · Read text
30 Para poner la unidad de flash en "ON" y cargar NOTE
su capacitor, mueva el conmutador de bnergia a su A N M E R K U N G
posici6n"ON". NOTA
La l6mpara monitor deber5 encenderse para NOTA
indicar carga completa dentro de ocho segundos
con pilas alcalinas frescas o cinco segundos con When your flash is new or has not been used for
baterias Ni-Cd completamente cargadas.Cuando se a long time, the capacitor may not be able to reach
usa el Auto Electroflash 320X con una cSmaraXG a full charge. To enable it to accept a full charge
you should "form" the capacitor as follows: o XD, adem5sde la l6mpara monitor de la unidad
de flash, el 320X activar5una sefralen el visor de la Wenn das Blitzgerdt neu ist oder wdhrend c6mara, la cual parpadea para indicar reciclaje de la ldngerer Zeit nicht benutzt worden ist, besteht die unidad de flash. Esta seffal de parpadeo tambi6n Moglichkeit, daB der Kondensator keine volle indica que el obturador de la c5mara est6 aute Ladung erreichen kann, Um den Kondensator in m6ticamente puesto para la velocidad apropiada de die Lage zu versetzen, eine volle Ladung auf- sincronizaci6n-X,al ser soltado. Despu6sque usted zunehmen,bereitenSie ihn wie folgt vor: ha oprimido el bot6n de operaci6n y tomado su
fotograf ia, el 320X conmutar5 la c5mara atr5s a la Lorsque le flash est neuf ou qu'il n'a pas 6t6
modalidad puesta previamente,hastaque ha recicla- uti lis6 pendant une longue pririode, le condensateur
do y la sefial del visor empezar5 de nuevo a peut ne pas 6tre capable d'atteindre sa charge
parpadear. maximum. Afin de lui donner cette possibilit6, il
Cuando usted no este tomado fotos con flash, faut "former" le condensateurcomme suit:
pero desea dejar el flash acoplado a la c5mara,
mueva el conmutador energiaa"OFF" para que el Cuando su flash es nuevo o no ha sido usado
flash no se dispare y usted pueda controlar la por largo tiempo, el capacitor puede que no sea
modalidad de operaci6n de la c5mara. capaz de llegar a cargacompleta. Para permitir que
El tiempo de reciclo aumentar6 a medida que la acepte una carga completa usted debe "formar" el
intensidad de las pilas disminuya. Cuando el capacitor como sigue:
monitor deja de aparecer despuesde 30 segundos
usando pilas alcalinas, o 15 segundos usando
baterias Ni-Cd, se recomienda reemplazartodas las
cuatro pilas alcalinas al mismo tiempo o recargar 1. Insert fresh batteries (p. 18) and move the
las baterias Ni-Cd. power switch to "ON."View original page 24Page 25 · Read text
SetzenSie frische Batterienein (Seite 18), und Ponga el selector de modalidad a "Manual" 3 1
stellenSie den Ein-/Aus-Schalterauf "ON"- (p5g. 43), y despu6s que se ilumine la lSmpara
monitor, dispare el flash tres veces usando el
Mettre en place des piles neuves(p. 18) et placer bot6n de flash abierto/comprobaci6n (p5g. 67),
l'interrupteurb la position "ON" (marche). permitiendo de 20 a 30 segundosentre disparos
de flash.
Inserte pilas f rescas (p5S. 18) y mueva el El capacitor ahora se formar5, y usted estar5
conrnutadorde energiaa "ON". listo para empezar a fotograf iar.
2. Set the mode selectorto "Manual" (p. 43), and
after the monitor light comes on, f ire the flash
th ree times using the open f lash/test button
(p. 67), allowing 20 to 30 seconds between
flashes.
The capacitorwill now be formed, and you are
ready to begin shooting.
S t e l l e nS i e d e n F u n k t i o n s w a h l ear u f " M a n u e l l "
(Seite 43), und dri.rckenSie nach Aufleuchten
der Blitzbereitschaftslampedie Offenblitz-/
Test-Taste(Seite 67) dreimal in Abstdnden von
20 bis 30 Sekunden.
Der Blitzkondensatorist jetzt vorbereitet,und
Sie konnen Blitzaufnahmen machen.
Placer le s6lecteur de mode b la position
"Manual" (p. 43), et quand le t6moin s'allume,
actionner le flash trois fois ) l'aide du bouton
de flash-libre/essai(p.67), accordant 20 a 30
secondesentre les 6clairs. Le condensateursera 'form6", ainsi et il sera prdt b l'utilisation.
www.orphancameras.comView original page 25Page 26 · Read text
Open Flash/Test Button Le t6moin de l'Auto Electroflash 32OXl32O
Off enblitz- lTest-Taste sert aussi de bouton de test flash/essai.Lorsqu'il
Bouton de test flash/essai est appuy6, l'6clair part et ceci permet de tester les
Bot6n de flash abierto/comprobaci6n 169lagesd'exposition sans rel6cher l'obturateur.
Cette fonction permet aussi d'utiliser le flash pour
des expositions d test flash (p. 67) et des exposi'
t i o n s i 6 c l a i r sm u l t i p l e s( p . 6 7 ) .
La l6mpara monitor del Auto Electroflash
32OX|32O tambi6n sirve como el bot6n de flash
abierto/comprobaci6n. Al ser oprimido, el flash
disparar5 para que usted pueda comprobar sus
puestasde exposici6n sin liberar el obturador. Esta
funci6n tambi6n le permite usar la unidad para
fotografias de flash-abierto (p6g. 67) y fotograf ias
de flash-mrittipte(p59.67).
The monitor light of the Auto Electroflash
32OXl32O also servesas the open f lash/testbutton.
When it is pressed,the flash will fire so that you
can test your exposure settings without releasing
the shutter. This function also allows you to use C A U T I O N
the unit for open-flash pictures (p. 67) and multi- A C H T U N G
ple-flashpictures (p. 67). A T T E N T I O N
P R E C A U C I O N
Die Bereitschaftslampedes Auto Electroflash
32OXl32O dient auch als Offenblitz-/Test-Taste. o Do not fire the flash towards a person's eyes
Wenn Sie gedrOckt wird, lirst sie einen Blitz aus, when they are close to the f lash.
und Sie konnen lhre Belichtungseinstellungen o When using Auto Electroflash320X with other
testen, ohne daB der Kameraauslijser gedriickt than Minolta cameras,be sure to check camera-
wird. Diese Funktion ermoglicht auch die Benut- f lash compatibility by test f iring it by meansof
zung des Gerdtes firr Offenblitz-Aufnahmen (Seite the camera's shutter release button or flash
67) und Mehrfachblitz-Aufnahmen(Seite67). unit's test button before taking pictures.View original page 26Page 27 · Read text
FDC LIGHT
AND DIAL-ILLUMINATIONBUTTON
BLITZBEREICH-KONTROLLAMPE 33 Blit z en S ie n i e P e r s o n e n ausnaherEntfernunIg dir e k t in d ie A u g e n . UND SKALABELEUCHTUNGSTASTE
o Beim Verwenden des Auto Electroflash32OX TEMOIN"FDC"ET BOUTON
mit Kameras eines anderen Herstellers,prr.ifen D'ECLAIRAGEDU CADRAN
Sie zuerst d ie Kamera-BI i tzgeriit-Kompatibi I itdt, BOTON DE LAMPARA
indem mit dem Ausl6ser der Kamera oder der FDC E ILUMINACION DE DIAL
Test-Taste des Blitzgerdtes einen Blitzversuch
machen, bevor Sie mit dem Aufnehmen
beginnen.
o Ne pas diriger l'6clair du flash vers les yeux
d'une personne lorsqu'elle se trouve prds du
flash.
o Lorsque l'Auto Electroflash 32OX est utilis6
avec un appareil autre que Minolta, s,assurerde
v6rifier la compatibilit6 appareil photo-flash en
faisant des essais d'6clairs au moyen du
d6clencheur d'obturateur de l'appareil photo
ou du bouton d'essaidu flash avant de prendre
des photos.
o No dispare el flash hacia los ojos de alguien
que est5 cerca del flash.
o Al usar el Auto Electroflash 320X con otras
c5maras diferentes de las de Minolta, aseg0rese
de comprobar la compatibilidad del flash- This dual-function button on your Auto Elec- c5mara dispardndolo a prueba mediante el troflash 32OXl32O allows easy reading of the bot6n de liberaci6n de obturador o el bot6n de computer dial in low-light situations, and also comprobacion de la unidad de flash, antes de enablesyou to precheck whether flash exposureis tomar fotos.
adequate before or after releasingthe shutter in
www.orphancameras.comautomatic mode.View original page 27Page 28 · Read text
(
34 Diese Doppefunktionstaste an lhrem Auto flash to the desired autoflash mode and fire it by
Efektroflash 32OXl32O ermoglicht das leichte pressing the open flash/test button. lf the ftash
Ablesen der Computerscheibe bei schwacher exposure is adequate, the green FDC light will
Beleuchtung sowie das Priifen, ob die Blitzbelich- come on immediately and stay lit for two seconds.
tung vor oder nach dem Auslosen des Verschlu8es lf it does not come on, you will have to make
in der Automatik-Funktion ausreichendist. adjustments that allow more light to reach the
subject. Severalpossibilitieswhich may be applied
Ce bouton b deux fonctions sur l;Auto Electro- alone or in combination are as follows:
ff ash 32OXl32O permet une lecture facile du
cadran indicateur dans les conditions faibles
d'6clairage,et permet aussi de vdrifier si l'exposi- Fi.rrdie Beleuchtungder Computerscheibe,ganz
tion du flash est ad6quate avant ou aprds avoir einfach die Taste drircken und solange gedr0ckt
relSch6l'obturateur en mode automatique. halten,wie die Beleuchtungnotig ist,
Die grtine Blitzbereich-Kontrollampe leuchtet
Este bot6n de doble funci6n en su Auto frir zwei Sekunden auf, um anzuzeigen,daB die
Efectroflash 32OXl32O permite f6cil lectura del reflektierte Blitzbeleuchtung f0r eine korrekte
dial computador en situaciones de poca luz, y Belichtung ausreicht. Dies dient zur Kontrolle
tambi6n le permite comprobar de antemano si la ausreichender reflektierter Helligkeit, nachdem
exposici6n de flash es adecuadaantes o despudsde eine Blitzaufnahme gemacht wurde.
liberar el obturador en la modalidad autom5tica. Die Blitzbereich-Kontrollampeist besonders
praktisch zum Vorpriifen von lndirektblitz- und
To illuminate the computer dial, simply press Direktblitz-Einstellungenvor dem Aufnehmen in
the button in and hold it as long as light is needed. unvertrauten oder ungew6hnlichen Situationen.
The FDC green light comes on for two seconds Plazieren Sie dazu Kamera, Blitzgerdt und Objekt
to indicate when reflected flash brightness is Stellen Sie den Funktionswdhler auf die
sufficient for correct exposure. This serves as a gew0nschteAutomatik-Funktion ein, und losenSie
verif ication of suff icient ref lected brightnessafter a einen Blitz durch Driicken der Offenglitz-/Test-
flash pictu re has been taken. Taste aus. lst die Blitzbelichtung ausreichend,
The FDC is particularly useful for prechecking leuchtet die griine Blitzbereich-Kontrollampe
bounce or direct-flash settings before taking pic- sofort auf und bleibt zwei Sekunden lang
tures in unfamiliar or unusualsituations.To use it, beleuchtet. Leuchtet Sie nicht auf, dndern Sie die
position your camera, flash, and subject' Set the Einstellung so, daB mehr Licht auf das ObjektView original page 28From the M. Butkus archive. Original publisher and archive notices are retained.
Check the model and edition against your equipment.
PDF verified 2026-10-10.
