Ricoh Kr 10 Super User manual
User manual for Ricoh Kr 10 Super. 29 pages in German, French, Spanish. Read the original PDF, download or print a copy without registration.
29 pagesGerman, French, Spanish1.6 MB PDF
Loading your manual…Open PDF directly
Document details
- Brand
- Ricoh
- Model / document
- Ricoh Kr 10 Super
- Document type
- User manual
- Language
- German, French, Spanish
- Pages
- 29
- File size
- 1.6 MB
- Category
- Film cameras
- Document date
- Not specified in catalog
Search available document text
Find a term, then jump to its page in the original PDF. Image-only pages may not be searchable; check the PDF for exact wording and diagrams.
Page 1 · Read text

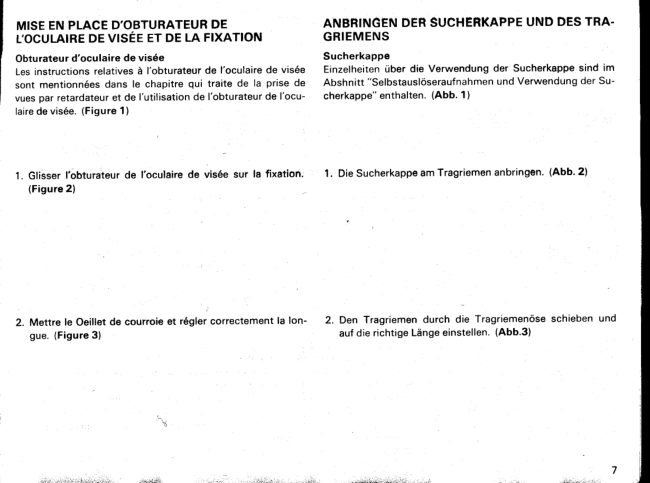

MISEEN PLACED'OBTURATEURDE ANBRINGENDEHSUCI{EHKAPPEUND DESTRA'
L'OCULAIREDEVISEEET DE LA FIXATION GRIEMENS
Obturateur d'oculaire de vis6e Sucherkappe
Les instructions relatives d l'obturateur de l'oculaire de vis6e Einzelheiten riber die Verwendung der Sucherkappe sind im
sont mentionn6es dans le chapitre qui traite de la prise de Abshnitt "selbstausloseraufnahmen und Verwendung der Su-
vues par retardateur et de l'utilisation de I'obturateur de l'ocu- cherkappe" enthalten. (Abb. 1)
laire de vis6e. (Figure 1)
l. Gliiser l'obturateurde l'oculairede vis6e sur la fixation. 1. DieSucherkappeamTragriemenanbringen.(Abb.2)
(Figure2)
2. Mettre le Oeillet de courroieet r6gler correctementla lon- 2. Den Tragriemen durch die Tragriemenoseschieben und
gue. (Figure3) auf die richtigeLiingeeinstellen.(Abb.3lView original page 1Page 2 · Read text
CHANGEMENT D'OBJECTIF OBJEKTIVWECHSEL
Comment s6parer l'objectif du boitier Entfernen des Objektivs von der Kamera
1. Presserle poussoirde d6verrouillagede l'objectifet tour- 1 . Den Objektiv-Entriegelungshebelniederdrr.ickenund das
ner ce dernier dans le sens indiqu6 par la fldche (dans le Objektiv (entgegen dem Uhrzeigersinn)in pfeilrichtung
sens contrairedes aiguillesd'une montre). (Figure 4) drehen. (Abb. 4)
Coment I'obiectif sur le boitier Anbringen des Objektivs an der Kamera
1. Alinger le point rouge qui se trouve sur la monture de l'ob- 1 . Den roten Punkt an der Objektivfassung auf den entspre-
jectif, avec le point rouge correspondant du boitier, ou chenden roten Punkt am Kameragehduse ausrichten, oder
6ventuellement, aligner le repdre rouge ( t ) Ae t'6ctrettede im anderen Falle die rote MarkierunS ( J ) an der Schar-
profondeur de champ avec le point rouge du boitier. (Fi- fentiefenskala auf den roten Punkt am Kameragehduse
gure 5) ausrichten. (Abb. s)
2. Une fois I'objectif engag6 dans sur monture, le tourner 2. Nach Ansetzendes Objektivsdieses(im Uhrzeigersinn)in
dans le sens indiqu6par la fldchejustqri i ce que la s6curi- Pfeilrichtungdrehen,bis es einrastet.(Abb. 6)
t6 soit engag6e(tourner dans le sens des aiguillesd'une * Um das Ansetzendes Objektivsim Dunkelnzu erleichtern,
montre). (Figure 6) kann die Objektivbefestigungs-positioniermarkierungauf
* Pourplus de facilit6,lorsquel'objectifest mont6 sur le boi- den Objektiv-Entriegelungshebelausgerichtetwerden.
tier dans la p6nombre,il est possibled'alignerle repdrede
fixation d'objectif avec le poussoir de d6verrouillagede
l'objectif.
www.orphancameras.comView original page 2Page 3 · Read text
MISE EN PLACE DES PILES EINSETZENDER BATTERIEN \
Le posemdtre et l'obturateur de cet appareil photo sont ali- Der Belichtungsmesser und VerschluB dieser Kamera werden
ment6s par piles; il est donc primordial que les piles soient durch Batterien mit Strom versorgt. Es ist daher wichting, die
correctement mise en place avant toute op6ration. Batterien richting einzusetzen, um einen einwandfreien
1. Retirer le couvercle du logement de pile en le tournant Betrieb zu gewdhrleisten.
dans le sens contraire des aiguilles d'une montre d l'aide 1. Den Batteriefachdeckel durch Drehen mit einer Mr.inze
d'une piice de monnaie. (Figure 7) entgegen dem Uhrzeigersinn entfernen. (Abb. 7)
2. Placer les deux piles l'une sur l'autre comme repr6sent6 2. Zwei Batterien gemiB Abbildung tibereinander in den Bat-
sur l'illustration. Les loger dans le support du couvercle teriehalter des Batteriefachdeckels einsetzen. (Abb. 8)
de logement de pile. (Figure 8) Geeignete Batterien
Les pif es A empfoyer Zwei Alkalibatterien des Types LR-44 mit einer Lebensdauer
Deux piles alcaline LR-44 d'une dur6e d'environ 6 mois sous von ca. 6 Monaten bei normaler Verwendung. Zwei Silber-
usage normal. exidbatterien des Types SR-44 mit einer Lebensdauer von ca.
Deux piles d l'oxyde d'argent SR-44 d'une dur6e d'environ 12 12 Monaten bei normaler Verwendung. (Mallory MS76. Ever-
mois ous usage normal. (Mallory MS76, Eveready 576 ou eady 576 oder gleichwertige Batterien.)
l'6quivalent). * Da durch Schmutz oder Fingerabdrijcken auf den Batte-
* La pr6sence de salet6s ou de graisse provenant de la peau rien ein schlechter Kontakt verursacht wird. diese vor dem
peut empdcher d'obtenir un contact suffisant; essuyer les Einsetzen mit einem trockenen Tuch sauberwischen.
piles avec un morceau d'6toffe sdche avant de les loger * Bei ldngerer Nichtverwendung der Kamera die Batterien
dans leur logement. entfernen.
* Ouand l'appareil photographique n'est p.as utilis6 pendant
une assez longue p6riode, les piles doivent 6tre retir6es de
leur logement.
Veillez d garder les piles de l'appareil hors de port6e des Batterie bitte auBerhalb der Reichweite von Babies oder
enfants. En cas d'absorption, il y a danger aussi, prendre Kleinkindern aufbewahren. Falls eine Batterie einmal
contact IMMEDIATEMENT avec un medecin. verschluckt worden ist, bitte soFoRT den Arzt aufsuc-
hen. Das Material ist gesundheitsschddigend.
1 1View original page 3Page 4 · Read text
En rdgle g6n6rale,par temp$ froid, la tension des piles di- lm allgemeinen nimmt die Batteriespannung in kalter Um-
minue et ceci peut entraver le bon fonctionnement de gebung ab, wodurch die Funktion des Verschlusses und
l'obturateuret du posemdtre.Si le cas se produit,r6chauf- Belichtungsmesser beeintrechtigt wird. In derartigen Fdl-
fer les piles ou conserverun jeu de piles de rechangedans len entweder die Batterien erwdrmen, oder zei Ersatzbat-
votre poche et les mettre en place juste avant la prise de terien in einer Tasche warmhalten. bevor diese unmittel-
vues. bar vor dem Fortografieren eingesetzt werden.
Si aucunepile ne se trouve dans l'appareil,si les piles en Befinden sich keine Batterien im Batteriefach bzw. sind
place ne sont pas correctementorienteesou si elles sont die Batterien falsch eingesetzt oder verbraucht, funktio-
6puis6es,I'appareilne fonctionnerapas normalement. Si niert die Kamera nicht. Wenn die Kamera nicht funktio-
l'appareilne fonctionnepas normalement,v6rifiersi les pi- niert, nachprilfen, ob die Batterien richtig eingesetzt sind.
les sont correctementpositionn6es.Si par ailleurs,elles Wurden die Batterien richting eingesetzt, sind sie wahrs-
montrent des signes 6vident d'epuisement,les remplacer heinlich verbraucht. In diesem Falle die Batterien durch
par des neuves. neue ersetzen.
Ouandla tensiondes piles diminue,le t6moin BAT (t6moin Bei Batteriespannungsabnahme blinkt die BAT-Lampe
de signalisationd'6puisementdes piles)clignotedans le (Batterie-spannungsabnahme-Warn-signal)im Sucher. In
viseur. Remplacerles piles au plus t6t. diesem Falle die Batterien unverztlglich durch neue erset-
zen.
www.orphancameras.com 1 3
l*t:ikr,al,,;::;;*ir.,., ,r:l:;;d.i;lrti{.:.' ,* ,*u-&i"*r.,,,t-.,.,View original page 4Page 5 · Read text
MISE EN PLACE DU FILM IADEN DES FILMES
(Ne jamais charger le film en plein soleil) (Beim Laden des Filmes stets direktes Sonnenlicht ver-
1. Tirer sur le bouton de rebobinage du film pour que le dos meiden.)
s'ouvre. (Figure 9) 1. Den Filmrrickspulknopf herausziehen,bis die Rrickwand
aufspringt. (Abb.9)
2 Placer la cartouche de film dans le logement de cartouche 2. Die Filmpatrone in die Filmkammer einsetzen und den
et appuyer sur le bouton de rebobinage du film pour le ra- FilmrUckspulknopfin seineursprunglicheStellunghinein-
mener dans sa position d'origine. (Figure 1O) drricken.(Abb. 1O)
3. Engager I'amorce du film dans les fentes de la bobine 16- 3. Den Filmanfang in den Schlitz der Filmaufwickelspule
ceptrice. (Figure 11) hineinschieben.(Abb.11)
1 5
l;i: :!:View original page 5Page 6 · Read text
4. Avancer le film tout en v6rifiant si les dents des roues *. Den Film transportieren und dabei darauf achten, daB die
dent6esde la bobine r6ceptrices'engagentcorrectement Transportrollenzdhnerichtig in die Randlochungendes
dans les perforationsdu film. (Figure12) Filmeseingreifen.(Abb. 12)
5. Rabattre le dos de l'appareil et le presser fermement pour 5. Die Rrickwandfest zudrticken,bis sie einrastet. Die Film-
le verrouiller. D6plier la manivelle de rebobinage du film et nickspulkurbelherausklappenund vorsichtingin Pfeilrich-
tourner sans forcer dans le sens indiqu6 par la fldche pour tung drehen,bis der Filmgespanntist. (Abb. 13)
retendre le film. (Figure 13)
Faireavancerle film et appuyersur le bouton de d6clen- 6. Mehrmals abwechselndden Film transportierenund den
chement. Ex6cuterplusieurs fois l'op6ration jusqu'd ce Ausloseknopfdriicken, bis die Zahl ,,1" im Bildzdhlwerk
que le chiffre "1" apparaissedans la fenGtredu compteur erscheint. Beim Betetigendes Filmtransporthebelsdreht
de vues. Au fur et d mesureque le levierd'avancementdu sich der Filmruckspulknopf,wodurch richtiger Filmtrans-
film est actionn6,le bouton de rebobinagedu film tourne port angezeigtwird. (Abb. 14)
et indiqueque le film avancenormalement.(Figure 14)
www.orphancameras.com 1 7View original page 6Page 7 · Read text
A la mise en place du film il est pr6f6rablede r6gler le e6- Beim Laden des Filmes ist ea zweckmiiBiger,die Versch-
lecteurde vitessessur une vitessed'obturation6lev6eau luBzeitenskalanicht auf "A" (Automatick),sondern auf
lieu de choisir la position "A" (Auto) au moment de faire eine kurze VerschluBzeiteinzustellen.um beim Transpor-
avancerle film jusqu'a la position 1 du compteur de vues tieren des Filmesbis zur Zahl "1" eine langeVerschluBzeit
pour 6viter qu'une vitessed'obturationlente (la plus lente (die lSngstebetregt 16 Sekunden)zu vermeiden.Bei Auf-
6tant de 16 secondes)soit command6e.Ouandtout est nahmebereitschaftmuB die VerschluBzeitenskalawieder
pr6t pour effectuerune prise de vues,ne pas oublierde ra- auf "A" (Automatik)zurrickgestelltwerden.
mener le barillets6lecteurde vitessessur"la position "A" Beim Ladendes Filmesin kalterUmgebungkann der Fil-
(Auto). manfanghart und briichig werden. Den Filmanfangdaher
Ouand la cartouche de film est introduite dans son loge- in der Hand erwdrmen,bevor er in den Schlitz der Auf-
ment et qu'il fait froid, il peut arriverque l'amorcedu film wickelspulegestecktwird.
devienne dure et cassante. R6chauffer I'amorce dans
votre main avant de proc6derd son insertiondans la bo-
bine r6ceptrice.
REGLAGEDE LA SENSIBILITEDU FILM EINSTELLEN DER FILMEMPFINDLIGHKEIT
La sensibilit6 du film est l'6l6ment de base d6terminant la va- Da die Filmempfindlichkeitzur Ermittlungder richtigenBelic-
leur de l'exposition; il est donc essentiel que ce r6glage soit htung ausschlaggebendist, muR diese unbedingt richtig
fait avec pr6cision. eingestelltwerden. Die Filmempfindlichketist auf der Films-
La sensibilit6 de chque film est indiqu6e sur l'emballage de la chachtelnachASA/DlN angegeben.
cartouche en AS,A et en DlN.
1 9
; 1 . - . r - . ; i : 1 " - . . , ; ! , n 4 i ; t . : . - , , : . . . ' . ; * , . o . - ; i l > . . , -View original page 7Page 8 · Read text
Tirer sur la bague ext6rieured'indicateurde sensibilit6du 1. Den duBeren Ring der Filmempfindlichkeitsanzeige nachf.,
film et la tourner pour que l'indicateurse trouve d la hau- oben ziehen und auf die Zahl einstellen, die der
teur de la sensibilit6du film utilis6.(Figure15) Empfindlichkeit des verwendeten Filmes entspricht.
Par exemple,si la sensibilit6du film utiiis6 est de 100 (Ab b . 15)
ASA, placerl'indicateurde la baquede r6glagede sensibi- Betrdgt die Filmempfindlichkeit zum Beispiel ASA 1OO,
lit6 du film d la hauteurde 100. die Anzeige an der Filmempfindlichkeitsskala auf ,,10O"
einstellen.II
INTERRUPTEURD'IN DICATION BELICHTUNGSANZEIGESCHALTER
D'EXPOSITION Das F[issigkristall-Bildwie ftir VerschluBzeitanzeiger,usw.
L'affichage par cristaux liquides tel que pour I'indicateur erscheint im Sucher entweder druch Driicken des Belichtung-
de vitesses d'obturation, etc. apparait dans le viseur, soit sanzeigeknopfes order druch Auslosen des VerschluBes. 8
en appuyant sur le bouton du pose-mdtre out en rel6chant Minuten nach der letzten Aufnahme wird die Stromzufuhr au-
l'obturateur. Ouand la prise de vues est termin6e, la tomatisch abgeschaltet, um die Lebensdauer der Batterien zu
source d'alimentation est qutomatiquement coup6e 8 minutes verldgern. (Abb. 16)
plus tard afin de prot6ger les piles. (Figure 16)
INFORMATIONSDANS LE VISEUR SUCHERINFORMATION
1. Couronne de microprisme 1. Mikroprismenraster
2. Stigmomdtre central d champ coup6 2. Schnittbildindikator
www.orphancameras.com 2 1
' " ! j ; & ; A , a & - : a . . + ^ " 1 . ^ " 1 , . , . . . : , , - . : - h r i , - . r;& . . , : . , . : . 1 . " : i r ,View original page 8Page 9 · Read text
3. Vitesses d'obturation 3. VerschluBzeiten
4. R6glaged'exposition 4. Belichtungskorrektur
5. Lampe 5. ,,B"-Einstellung
6. Manuel 6. ManuelleBelichtung
7. Sur-exposition 7. Uberbelichtung
8. lndicateurde vitessed'obturation 8. VerschluBzeitenanzeige
9. D6clencheurlent 9. LangsameVerschluBausldsung
1O. Long temps de pose 1O. Langzeitbelichtung
1 1. Sous-exposition 1 1. Unterbelichtung
12. Signald'avertissementd'6puisementdes piles 1 2. Batteriespannungsabnahme-Warnsignal
13. T6moin d DELde recyclagedu flash 1 3. Blitzbereitschafts-Leuchtdiode
Les informations relativesi la vitesse d'obturation, au d6clen- VerschluBzeit,langsameVerschluBauslosungund Langzeitbe-
cheur lent et au long temps de pose sont constammentvisi- lichtung werden immer im Sucher angezeigt. Bei der durch
bles dans le viseur. Les informationsfourniespar I'affichaged den aktiviertenF[issigkristall(Belichtungsmessereingeschal-
cristalliquideen fonction (posemdtresous tension)se rappor- tet) angezeigtenlnformation handelt es sich um die Belich-
tent aux donn6s d'expositiondes conditionsactuellesde l'6c- tungsdatenftir die gegebenenLichtverhSltnisse.
lairage. * In kalter Umgebung kann die Ansprechgeschwindigkeit
* Ouand il fait froid, la vitesse de r6ponse de I'affichaged des Fltssigkristallslangsamerwerden. Dies ist auf die Be-
cristalliouidediminue.Ceciest d0 d la naturedu cristalli- sonderheit des Fltissigkristallsund nicht auf eine Funk-
quide et ne signifie pas que l'appareilne fonctionne pas tionsstorungder Kamerazur0ckzufrihren.
correctement. * Bei Verwendungeines Polarisationsfilterskann es je nach
* Ouand un filtre polarisant est utillis6 et en fonction de dem Winkel der Drehungvorkommen,daB die Flussigkri-
I'anglede rotation, il peut arriver que les indicationsde stallanzeigennicht sichtbarsind.
l'affichaged cristal liquidene soient pas toujours parfaite-
ment lisibles.
23
" ! . ! i , , r ' 4 l . :^';g^,View original page 9Page 10 · Read text
EXpOStTtONAUTOMATTOUE(AEl FOTOGRAFTERENMIT AUTOMATISCHER
BELICHTUNGVotreKR-1oSuperoffrel'avantaged'avoirun r6glageauto-
matique de l'exposition au cours duquel la vitesse d'obtura- Die KR-10 Super kann entweder auf automatische Belichtung
tion est automatiquement s6lection6e, sans toutefois exclure mit automatischer Wahl der VerschluBzeit oder auf manuelle
la possibilit6 d'effectuer librement un r6glage manuel de la vi- Belichtung eingestellt werden, bei der die VerschluBzeit selbst
tesse d'obturation. einstellbar ist.
1. R6gler le barillet s6lecteur de vitesses sur la position "A" 1. ,,A" an derVerschluBzeitenskala auf den VerschluBzeiten-
par rapport su trait de rep6rage de vitesse d'obturation. lndexstrich ausrichten. (Abb. 17)
(Figure 171 2. Den Blendenring drehen, um den gewr.inschten Blenden-
2. Avec la bague de r6glage des diaphragmes, choisir l'ou- wertauf den Indexstrichauszurichten. (Abb. 18)
verture d6sir6e par rapport au trait de rep6rage de sensibi-
lit6 du film. (Figure 18)
3. Quand l'interrupteurd'indicationd'expositionest press6, 3. Beim Drticken des Belichtungsanzeigeschalterswird die
la vitessed'obturationappropri6epour une expositionau- richtige VerschluBzeitfur automatischeBelichtungdurch
tomatique est indiqueepar l'indicateurde vitesse d'obtu- die VerschluBzeitenanzeigeim Sucher angezeigt. (Abb.
rationdu viseur.(Figure19) 19)
www.orphancameras.com 25View original page 10Page 11 · Read text
4. Ouand l'indicateur de vitesse d'obturation se trouve dans 4. Befindet sich die VerschluRzeitenanzeige innerhalb des
la bande orange, cela signifie que la vitesse d'obturation orangefarbenen Bereichs, bedeutet dies eine lange Ver-
est lente. ll est donc pr6f6rable de choisir un r6glage du schluBzeit. In diesem Falle sollte entweder ein anderer
diaphragme pour une obtenir une plus grande ouverture Blende nwert gewiihlt oder besonders darauf geachtet
ou faire en sorte que l'appareil ne bouge pas pendant la werden, die Kamera nicht zu bewegen. (Abb. 20)
prise de vues. (Figure 2O) 5. Wenn die Uberbelichtungsmarkierung ,,4" oder die Unter-
S. Ouand le symbole A de sur-exposition ou le symbole V de belichtungsmarkierung ,,V"erscheint. muB ein anderer
sous exposition apparait dans le viseur, choisir un autre Blendenwert gewdhlt werden, weil die Belichtung nicht
r6glage d'ouverture du diaphragme sinon I'exposition se- richtig ist. (Abb.21)
raitfausse. (Fi9ure21) * Sie konnen de VerschluB auslosen ohne auf den Belich-
* Vous pouvez rel6cher l'obturateur sans appuyer sur le tungsanzeigeknopf zu dr0cken, wenn Sie nicht die Belich-
bouton de pose-mdtre, s'il ne vous est pas n6cessaire de tungsangabe feststellen wollen bevor Sie den VerschluB
v6rifier I'information de pose avant de rel6cher l'obtura- auslosen.
teur.
TABLEAUDE REFERENCEDE BLENDEN-BEZUGSTABELLE
REGLAGED'EXPOSITION
R6glage du Lichtverhdltnisse Blendenwert
Conditions d'6clairage diaohraqme lnnenaufnahmen 1 : 2 . 1 : 2 . 8
A l'int6rieur f/2, 2,8 AuBenaufnahme, bewolkt 1 :4. 1 :5.6
A I'ext6rieur.nuageux ll4, 5,6 AuBenaufnahmen, Sonnenschein 1 : 8 ,1 : 1 1
A l'ext6rieur.soleilbrillant 1 8 , 1 1 Strand im Hochsommer und 1 : 11 . 1 : 1 6
Sur la plage en 6t6 et sur f l 11 , 1 6 Schneeszenen
la nerge * Bei der Filmemofindlichkeit ASA 1OO. 1OO/DIN 21
* Sensibilit6du film: 1OOASA
27
. , t . - - . r - - a l & - . . L , i ]*,'&;; !,d-.-, jr.'i, . . ;.. . i ; . : r l . - : . ; ^ - - , : . : . , . .View original page 11Page 12 · Read text
REGLAGEMANUEL FOTOGRAFIERENMIT MANUELLER
BELICHTUNGLa vitesse d'obturation manuelle est cont1616e avec pr6cision
par un oscillateur d quartz, m6thode de contrOle de vitesses Die handbediente VerschluBzeit ist durch ein Ouarzoszillator
d'obturation la plus pr6cise qui soit. genau geregelt, es ist die genaueste Methode die es riber-
1. R6gler ce dernier sur la vitesse d'obturation d6sir6e. (Fi. haupt gibt fLir die Regelung der VerschluRzeit.
gure22l 1. Die VerschluBzeitenskala auf die gewrinschte VerschluB-
zeit einstellen. (Abb. 22)
2. La lettre "M" visibledans le viseur apparaitpar pulsations 2. Der Buchstabe,,M" im Sucherpulsiert,um die manuelle
pour signalerque le mode de r6glagemanuela 6t6 choisi. Betriebsartanzuzeigen.{Abb. 23}
(Figure23)
3. Si le symbole A symbole de sur-expositionou le symbole 3. Pulsiert die Oberbelichtungsmarkierung ,,A" oder die Un-
V symbole de sous-expositionapparait par pulsations,il terbelichtungsmarkierung ,,V", muB ein anderer Blenden-
est pr6f6rablede choisir un autre r6glagedu diaphragme wert gewdhlt werden, weil die Belichtung nicht richtig ist.
sinon I'expositionseraitfauss6e.Si les repdresA ou v ne Falls die Markierung .,A" oder ,,V" selbst nach Wahl eines
disparaissentpas bien qu'un autre r6glaged'ouveturedu anderen Blendenwerts nicht verschwindet, sollte eine an-
diaphragmeait 6t6 choisi,choisir une autrevitessed'obtu- dere VerschluBzeit gewdhlt werden. Wenn A und V ver*
ration. Ouand A et V disparaissent,I'expositionest cor- schwinden, ist die Belichtung richtig eingestellt. (Abb.
rectement169l6e.(Figure 24) 241
29 www.orphancameras.com
i;4i.1*:ii.*r*dirirs:,, ."*jr*il **: .-.;lView original page 12Page 13 · Read text
TABLEAU DE NETENCruCCDES VITESSES VERSCHLUSSZEITEN-BEZUGSTABELLE
D'OBTURATION
VerschluRzeit
Lichtverh6ltnisse Vitesse (in s)
Conditions d'6clairage d'obturation lnnenaufnahmen 1/30, 1/60
A l'int6rieur 1t3O,1/60 't Au enaufnahmen, bewolkt /60, 1 1125
A l'ext6rieur,nuageux 1 / 6 0 , 1 1 1 2 5 AuBenaufnahmen, Sonnenschein 11125.11250
A l'ext6rieur. soleil brillant 1/125, 1l25O
Strand im Hochsommer und 1 t 2 5 O ,1 / 1 0 O 0
Sur la plage en 6t6 et Schneeszenen 1/25O, 1/lOOO
sur la neige
FACON DE SAISIR L'APPAREIL HALTEN DER KAMERA
La fagon dont I'appareilest saisi est trds importante pour Richtiges Halten der Kamera beim Fotografieren ist sehr wich
prendreles photos. (Figure 25) tis. (Abb.25)
1. Le boitierdoit reposerdans la paumede la main gauche 1. Die Kamera solte mit der linken Hand so gehalten werden,
de manidre6 laisserles doigtsfacilementmanipulerla ba- daB sich der Scharfeinstellring des Objektivs mit den Fin-
gue de miseau Point. gern leicht drehen ldBt.
2. L'index de la main droite repose sur le bouton de d6- 2. Der Zeigefinger der rechten Hand sollte leicht auf dem
clenchementsans effectuer de pression tandis que les Ausloseknopf ruhen, wiihrend das Kameragehduse mit der
doigts de la main droite saisissent169drementle boitier. rechten Hand leicht festgehalten wird.
3. Le bras droit doit trouverune position confortable. 3. Der rechte Arm sollte sich in einer bequemen Lage befin-
den.
3 1View original page 13Page 14 · Read text
4. Conserverle brae gauche l6gdrement en appui contre le 4, Den linken Arm leicht gegen den Korper drticken; beim
corps tandis que le boitier doit venir en contact avec le Blicken durch den Sucher sollte die Kamera leicht die
front quandon regardedans le viseur. Stirn berrihren.
ll est important que la prise de vues alt lieu avgc une bon- Fotografieren mit richtiger Kdrperhaltung lst whichting,
ne position du corps pour 6viter les flous de boug6 ou les um verwackelte oder schrdgegestellte Aufnahmen zu ver-
cadragesinclin6s. meiden.
MISE AU POINT ECHARFEINSTELLUNG
Regarderdans le vigeur pouf faire votre composition, cadrer Durch den Sucher blicken, um den gewtJnschten Bildaus-
et faire la mise au point en tournant la baguede mise au point. schnitt zu wiihlen, dann die Scharfeinstellung durch Dre-
ll est possiblede faire la mise au point soit en utilisantla pla- hen des Scharfeinstellringes vornehmen.
ge centralestigmom6trique,soit la plage circulaired micropri- Die Scharfeinstellung kann entweder mit Hilfe des mittle-
mes. (Figure 26,27l' ren Schnittbildindikators oder des Mikroprismenrasters
Mise au point par stigmomdtre vorgenommen werden, der den mittleren Kreis umgibt.
Une mise au point pr6ciseest r6alis6equand les deux moiti6s !Abb.26,27!'
d'imagene forment plus qu'uneseuleimage danslaplagestig- Schnittbild-ScharfelnstelludE
mom6trique. Wenn die beiden Schnittbildh6lften im Schnittbildindika'
Mise au point par microPrismee tor zur Deckung kommen ist das Motiv scharfeingestellt
Dds que le sujet perd son "miroitement"et devient particulid- Microprismen-Scharf ei nstel lu ng
rementnet, la mise au point est parfaite. Wenn das Motiv nicht mehr ,,glitzert" und sehr deutlich
wird, ist dieses scharfeingestellt
REBOBINAGE DU FILM ZURUCKSPULENDESFILMES
(ll faut toujours 6viter de d6charger la cartouche de film (Beim Herausnehmen der Filmpatrone stets direktes
en plein soleil) Sonnenlicht vermeiden.)
Ouandla dernidrevue est prise, le film doit 6tre rebobin6. Nachdem die letzte Aufnahme gemacht worden ist, den
Film zuriickspulen.
www.orphancameras.com 33
., . , , ' " . . ' ; "* * i;-si,* ..:;*- *-^--..i IView original page 14Page 15 · Read text
1 . Appuyer sur le poussoir de d6brayage d'entrainement du 1 . Den Filmrrickspulentriegelungsknopf am Kameraboden hi-
film pour qu'il soit verrouil16ainsi. (Figure 28) neindrr-icken,bis dieser einrastet. (Abb. 28)
D6plier la manivelle de rebobinage du film et la tourner 2. Die Filmrrickspulkurbelherausklappen und in pfeilrichtung
dans le sens indiqu6 par la fldche. Dds que le film est en- drehen. Bei vollstdndiger Riickspulung des Filmes ldBt
tidrement rebobin6, la r6sistance sur la manivelle de rebo- sich die Filmrr.ickspulkurbel ohne Widerstand frei durch-
binage du film est lib6r6e et tourne maintenant librement. drehen. (Abb.29)
(Figure 29) 3. Den Filmrrickspulknopf bis zum Anschlag herausziehen,
Tirer compldtement le bouton de rebobinage du film: ceci um die Rr-ickwand zu <iffnen. (Abb. 30) Die Filmpatrone
provoque l'ouverture du dos de l'appareil. (Figure 30) herausnehmen, den Filmriickspulknopf wieder hinein-
Sortir la cartouche de film de son logement, repousser le drticken und die Rtickwand schlieBen.
bouton de rebobinage du film dans sa position d'origine et Die Rrickwand niemals beim Zurrickspulen clffnen, weil
rabattre le dos de l'appareil. sonst Licht eindringt und den Film verdirbt.
Ne jamais ouvrir le dos de l'appareil pendant que le rebobi- Wird der Film weiter als die Anzahl der vorhandenen Bil-
nage du film est effectu6 car la lumidre sensibiliserait le der zurr.ickgespult, kann es vorkommen, daB der
film expos6 et d6truirait les images. Filmtransporthebel in der Mitte steckenbleibt und der
Si le film est avanc6 au-deld du nombre d'images sp6cifi6 Filmrtickspulknopf nicht in der unteren Stellung eingera-
pour le film, le levier d'avance du film resque de se coincer stet werden kann. Inn diesem Falle den Film zuruickspulen
d mi-course et le bouton de d6brayage pour rebobinage du und dabei den Filmrilckspulknopf mit dem Finger nieder-
film ne pourra 6tre press6 comme pr6vu. Si le cas se pro- drricken.
duit, rebobiner le film en maitenant le bouton de d6braya-
ge press6 avec le doigt.
35
: r ! { i . . , . d l b @ s n i , . . - . . . ; , . 1View original page 15Page 16 · Read text
SYSTEMEDE REGLAGED'EXPOSITION BELICHTUNGSKORREKTURSYSTEM
* En fonction des conditions d'6clairage de la prise de vues, Je nach den Aufnahmebedingungen kann das Bild mehr durch
l'appareil risque d'6tre influenc6 par l'6clairage arridre asser- Hintergrundlicht als durch das Licht des Motivs selbst bes-
vissant celui sur le sujet. ll en r6sulte une sousexposition (ou timmt werden. Dadurch werden unterbelichtete (oder tiberbe-
surexposition). C'est pr6cis6ment dans les cas pr6sents que lichtete) Aufnahmen verursacht. In derartigen Fiillen sollte
le systdme de r6glage d'exposition doit 6tre utilis6. Vous 6tes das Belichtungskorrektursystem eingesetzt werden. Mit Hilfe
6galement loisible de faire usage de ce systdme pour obtenir diesee Systems ldBt sich auch ein beabsichtigter Uberbelich-
volontairement un effet particulier de surexposition (ou sou- tu n gseff ekt ( U n terbel i chtu n gseffekt) erz ielen.
sexposition). 1. Die Belichtungskorrekturskala drehen, um den erforderlic-
1. R6gler la bague de compensation d'exposition comme d6- hen Korrekturwert auf den Belichtungskorrektur-
si16 et placer le nombre choisi en regard de la ligne de re- Indexstrich auszurichten. (Abb. 31 )
p6rage de compensation d'exposition. (Figure 31)
Belichtung- Motiv
R6glage skorrektur Sujet
d'exposition Landschaft mit viel Himmel + 1 - + 2
Paysagesavec pr6pond6rance Objekt im Gegenlicht + 1 +2 de ciel Silhouetteen contre-jour Objekt mit einer Schneelandschaft +1
Silhouette avec omme fond, oder Meeresktlste im Hintergrund
* un paysage ennei96 oo de + 1 Hell beleuchtetes Objekt - 1 - - 2 bord de mer
Forme partiellement 6clair6e - 1 - - 2 Die Belichtungskorrekturskala Kann auf Raststellungen (in
1/3 Stufen) zwischen den angegebenen Werten einges-
* La bague de compensationd'expositionpeut 6tre r6gl6e tellt werden.
sur les positions crant6es(par tranche d'un tiers) qui se Nach Verwendung die Skala unbedingt wieder auf ,,0"r*
trouvententre les chiffres. zur0ckstellen.
* Aprds usage,ne pas oublier de la ramenersur la position
"o"
r*
www.orphancameras.com 37
-;::i;1ir t;$;{*&;*r, r.*;,**i:;View original page 16Page 17 · Read text
REGLAGE B (POSE) : ,,8" -EINSTELLUNG )
Le r6glageB est utilis6 pour effectuer une prise de vues de Die ,,B" -Einstellungwird ftir Nachtaufnahmenoder Lang-
nuitou d longs temps de pose. zeitbelichtungenverwendet.
1. Amener la position "B" de ce dernieren regarddu trait de 1. ,,B" auf den VerschluBzeiten-lndexstrichausrichten. Die
rep6ragede vitessed'obturation. L'indication"B" apparai- Markierung,,B" steht dann im Sucher,um darauf hinzu-
tra statiquedans le viseur sur affichagepour signalerque weisen,daB die VerschluBzeitauf ,,8" eingestelltist (Abb.
la vitesse d'obturation est r6gl6e sur "B" (demi-pose). 32 und 33)
(Figs.32 et 33) 2. Beim Drrickendes Auslciseknopfesbleibt der Verschlu13
2. L'obturateurreste ouvert aussi longtemps que le bouton geciffnet,bis der Knopf losgelassenwird.
du d6clencheurest press6. * Fr-irLangzeitbelichtungenein Stativ und einen Drahtaus-
* Pour les temps de pose longuedur6e,mettre l'appareilsui loser verwenden,um ein Verwackelnder Kamerazu ver-
pied et utiliserun c6ble d6clencheursouple pour 6viter les hindern.
flous de boug6.
V6rouillagede l'obturateur Verschlutssperre
Mettez "L" contre la ligne de rep6rage de vitesses d'obtura- ,,L" gegen den Indexstrich der VerschluRzeit setzen um den
tion pour v6rouiller l'obturateur quand vous n'utilisez pas VerschluB der Kamera zu sperren, wenn Sie sie nicht gebrauc-
votre appareil. Ceci 6vitera une reldche accidentelle de l'obtu- hen. Dadurch wird eine zufdllige VerschluRauslosung vermei-
rateur. det. (Abb.34)
(Figure 34)
39
r, , i*L*xu-""Is, . n i t u * r ' . - . " a i s - r k : . - * m ! - . * 1 ,hView original page 17Page 18 · Read text
REcLAGEB (posE) ,,8" -EINSTELLUNG
Le r6glageB est utilis6 pour effectuer une prise de vues de Die ,,8" -Einstellung wird fr.ir Nachtaufnahmen oder Lang-
nuit ou d longs temps de pose. zeitbelichtu ngen verwendet.
1. Amener la position"B" de ce dernieren regarddu trait de 1. ,,8" auf den VerschluBzeiten-lndexstrich ausrichten. Die
rep6ragede vitessed'obturation.L'indication"B" apparai- Markierung ,,8" steht dann im Sucher, um darauf hinzu-
tra statiquedans le viseur sur affichagepour signalerque weisen, daB die VerschluBzeit auf ,,B" eingestellt ist (Abb.
la vitesse d'obturation est r6gl6e sur "B" (demi-pose). 32 und 33)
(Fiss.32 et 33) 2. Beim Drricken des Auslciseknopfes bleibt der Verschlul3
2. L'obturateurreste ouvert aussi longtemps que le bouton geoffnet, bis der Knopf losgelassen wird.
du d6clencheurest press6. * Fr-ir Langzeitbelichtungen ein Stativ und einen Drahtaus-
* Pour les temps de pose longuedur6e,mettre l'appareilsur ldser verwenden, um ein Verwackeln der Kamera zu ver-I piedet utiliserun c6bled6clencheursouplepour 6viterles hindern.
flous de bou96.
V6rouillage de I'obturateur VerschluBsperre
Mettez "L" contre la ligne de rep6rage de vitesses d'obtura- ,,L" gegen den Indexstrich der VerschluBzeit setzen um den
tion pour v6rouiller I'obturateur quand vous n'utilisez pas VerschluB der Kamera zu sperren, wenn Sie sie nicht gebrauc-
votre appareil. Ceci 6vitera une reldche accidentelle de l'obtu- hen. Dadurch wird eine zufdllige VerschluBauslcisungvermei-
rateur. det. (Abb.34)
(Figure 341ll
www.orphancameras.com 39 I
.-::r;i** ..-i1i".,.'.:".;l*r, . ;,. . ..;i;;,t ^.- - -, - - .: ;. \\rB!, -' 'i]*-. -, -.. ; lView original page 18Page 19 · Read text
PRISES DE VUES AU FLASH {1I 8|-TTZLTCHTAUFNAf|MEN {1 )
Lesflashs 6lectroniquesRICOHSPEEDLITE18O et 24O sont Die R|COH-BlitzgeriiteSPEEDLITE18O und 240 sind zur
sp6cialementpr6vus pour 6tre utilis6s avec cet appareil. En ausschlieBlichenVerwendung mit dieser Kamera erhdltlich.
utilisantce type de flash 6lectronique,vous 6tes loisible de Bei Verwendungdieser Blitzgerdtekann die VerschluBzeitauf
laisserle barillet s6lecteurdes vitesses 16916sur la position oA" eingestelltbleiben. Da bei voller Aufladungdes Blitzger-
"A". D'autrepart, le t6moin DEL de recyclagedu flash appar- Stes die rote Blitzbereitschafts-Leuchtdiodeim Sucher au-
a?tdans le viseur aux fins de comrnodit6 de contr6le, ce que fleuchtet,braucht das Auge nicht vom SucherEenommenzu
fait qu'il est possibledbloigner l'oeil du viseur pour constater werden,um nachzuprtifen.ob das Blitzgeraitwieder blitzbereit
que le flash est pret d fournir un 6clair d'une puissancesuffi- ist.
sante. < Bei Verwendung der SpezialblitzgerdteSPEEDLITE180I < En utilisant les l{ashs 6lectroniquea sp6ciaux 18O et ,und24O>
240> 1. Das Blitzgerdt am Zubehoroehuhder Karnera anbringen.
1. Installerle flash sur la griffe-accessoired contact direct de (Abb.35)
l'appareil.(Figure35) 2. -A" an der Verschlu8zeitenskalaauf den VerschluBzeiten-
2. R6glerle barillets6lecteurdes vitessessur la position "A" {ndexstrichausrichten.(Abb. 36)
par rapport au trait de rep6ragede vitesse d'obturation. 3. Den frir automatischeBelichtunggeeignetenBlendenwert
(Figure35) einstellen. Das Blitzger6tregelt dann die Lichtmengefi.ir
3. R6gler le diaphragmepour obtenir I'owerture d6sir6e et die Motive automatisch,die sich im Bereichder automa-
pouvoir r6aliserune prise de vues en mode automatique. trschenLichtdosierungbefinden.
Le flash 6lectronique dosera automatiquementla puis-
sance de l'6clairpour les sujets plac6s dans la gamme de
distances permettant une prise de vues automatiqueau
flash 6lectronique.
lf
41
, ; , : * ^ . r - ] , - r , - # , " " , l - . - J j } " , . "ffi :*ri;;View original page 19Page 20 · Read text
4. Appuyer sur l'indicateurd'exposition. 4. Den Belichtungsenzeigeschalter driicken.
R6glerl'interrupteurde mise en fonction du flash 6lectron- 5. Den Stromquellenschalter des Blitzgeriites einschalten.
ique. Dds que la chargeest compldte,le t6moin DEL de Bei voller Aufladung des Blitzgeriites leuchtet die (rote)
recyclage(rouge)s'allumeet I'indicateurde vitesse d'ob- Blitzbereitschafts-Leuchtdiode auf. und die VerschluBzei-
turation indiquera11125 seconde. (Vitessede synchroni- tenanzeige zeigt dann 1/125 s (richtige VerschluBzeit ftlr
sationexactedu flash).(Figure37) Blitzsynchronisation)an. (Abb. 37)
6. Appuyersur le d6clencheuret photographier 6. Den Ausloseknopf drticken und die Aufnahme machen.
* Pour de plus amples d6tails.se reporter lire les instruc- n Weitere Einzelheiten sind in der Bedienungsanleitung des
tions qui accompagnentle flash 6lectronique. Blitzgerdtes angegeben.
Ne pas utiliserde flashs 6lectroniquesd'autresmarqueset Keine anderen Blitzgerdtfabrikate mit ausschlieBlich frir
que possddentdes broches de signal sp6cialeset exclu- andere Kameras vorgesehenen Spezialsignalstiften ver-
sivementdestin6esaux appareilsde la m6me marque car wenden, weil sonst eine flasche Belichtung die Folge ist
I'expositionrisque d'6tre inexacte et d'endommagerles und die Schaltung der Kamera besch6digt werden kann.
circuitsde l'appareil. Wird der Ausloseknopf vor Aufleuchten der Blitzbereits-
Si le d6clencheurest pressd avant que le t6moin DEL de chafts-Leuchtdiode gedriickt, ist die VerschluBzeit die
recyclagedu flash s'allume,la vitesse d'obturation sera durch die VerschluBzeitenanzeigeangezeigte Zeit.
celleindiqu6epar l'indicateurde vitessed'obturation.
www.orphancameras.com 43
-uirAid*, - ;lis;,r"*,.uei;* r**. .. ." *-,*rl*olEile*:*,",- i&A*sr;i*h,;&,View original page 20Related documents and language editions
From the M. Butkus archive. Original publisher and archive notices are retained.
Check the model and edition against your equipment.
PDF verified 2026-10-10.
