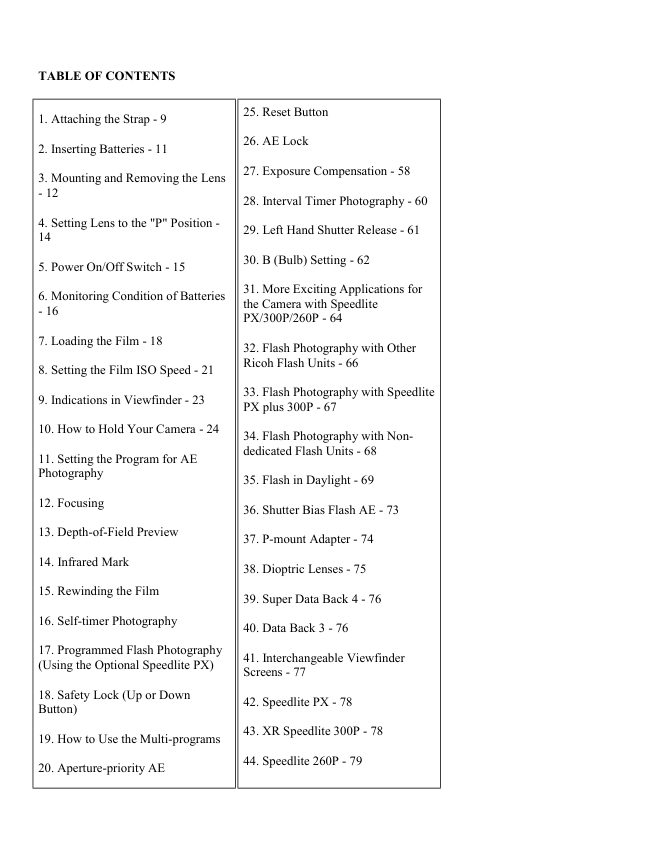

Inhaltsverzeichnis

   1.   Befestigung des Tragriemens
   2.   Einlegen der Batterien
   3.   Anbringen des Objektiv
   4.    Einstellen des Objektives auf „P“
   5.   Ein-Aus Betriebsschalter
   6.   Batteriezustand
   7.   Einlegen des Filmes
   8.   Einstellung der Filmempfindlichkeit
   9.   Anzeige im Sucher
   10.  Wie man die Kamera hält
   11.  Fotografieren mit der Programmautomatik
   12.  Fokussierung
   13.  Prüfen der Schärfentiefe
   14.  Infrarotmarkierung
   15.  Rückspulen des Filmes
   16.  Fotografieren mit Selbstauslöser
   17.  Blitzprogrammautomatik (mit Sonderzubehör Speedlite PX)
   18.  Schutzsperre (Oben oder Unten Taste)
   19.  Verwendung von Multiprogrammen
   20.  Zeitautomatik mit Blendenvorwahl
   21.  Programmautomatik mit Zeitvorwahl
   22.  Manuelle Fotographie
   23.  Aufnahmen vom Fernsehbildern
   24.  Belichtungsmeßsystem
   25.  Rückstelltaste
   26.  Messwertspeicher
   27.  Belichtungskompensation
   28.  Intervallaufnahmen

             donated to www.butkus.us

View original page 5

Page 6 · Read text

29.  Auslösen mit der Linken Hand
30.  Zeitbelichtung „B Einstellung“
31.  Einsatz der Kamera mit Speedlite PX/300P/260P
32.  Blitzfotographie mit anderen Ricoh Blitzgeräten
33.  Blitzfotographie mit Speedlite PX plus 300P
34.  Blitzfotographie mit angepassten Blitzgeräten
35.  Tagesblitzlicht
36.  Blitzautomatik mit Zeitvorwahl
37.  Adapter für P Fassung
38.  Dioptrienausgleich
39.  Super Data Back 4
40.  Super Data Back 3
41.  Auswechselbare Einstellscheibe
42.  Speedlite PX
43.  XR Speedlite 300P
44.  Speedlite 260P
45.  Speedlite 200
46.  Batteriepflege
47.  Pflege der Kamera
48.   Die wichtigsten technischen Daten





           donated to www.butkus.us

View original page 6

Page 7 · Read text

1. Befestigung des Tragriemens
1. Die Batteriehalterung durch drehen der
Batteriehalterschraube gegen den Uhrzeigersinn mit
einer Münze entfernen ( Abb. 1)

2. Die Sucherkappe auf den Riemen schieben (Abb. 2)
Die Kappe über den Sucher schieben (Abb. 3)

3. Riemen durch die obere Riemenöse durchführen, bis
er etwa 8 cm aus der Schnalle hervorsteht. Dann das
Ende durch die Schnalle ziehen (Abb. 4)

4. Die Sucherkappe von der Kamera abnehmen, den
Riemen gerade zeihen und das Ende entsprechend
an der unteren Riemenöse befestigen.

5. Riemenlänge nach Wunsch einstellen

2. Einlegen der Batterien

1. Vier frische Batterien in den Batteriehalter einlegen.
Dabei auf die richtige Polarität achten (Abb. 5)

2. Die Batteriehalterung an dem Kameragehäuse
befestigen, mit der Batteriehalterungsschraube mit
einer Münze befestigen. (Abb. 6)

Geeignete Batterien:
Vier Alkali-. Mangan,- Nickel-Cadmium der Größe AA
/AAA (LP6 / LR03)
Weitere Einzelheiten in Kapitel 6

donated to www.butkus.us

View original page 7

Page 8 · Read text

3. Anbringen des Objektiv

1. Die rückseitige Schutzkappe vom Objektiv
abziehen (Abb.7)

2. Die Schutzkappe vom Kameragehäuse
entfernen. (Abb. 8)

3. Den roten Punkt an der Kamera mit dem roten
Punkt auf dem Objektiv ausrichten und das
Objektiv an der Kamera aufsetzen (Abb. 9)

4. Das Objektiv in Pfeilrichtung drehen, bis es
einrastet. (Abb. 10)

5. Um das Objektiv zu entfernen, Objektiv-
entriegelung niederdrücken, das Objektiv in
Pfeilrichtung drehen, wie durch den Pfeil gezeigt
wird. (Abb. 11)

* Herkömmliche Objektive mit K Bajonett können in der
Blendenvorwahl- und manueller Betriebsart benutzt
werden, können jedoch nicht bei Programmautomatik
verwendet werden.

* Für beste Resultate original Ricoh Objektive benutzen.
Bei anderen Objektiven sind nicht immer optimale
Kamerafunktionen gegeben.

donated to www.butkus.us

View original page 8

Page 9 · Read text

4. Einstellen des Objektives auf „P“

1. Die Sperrtaste P drücken und den Blendenring
drehen (Abb.12)

2. Für Programmautomatik auf Sperrposition P
stellen (Abb. 13). Zum Lösen des Blendenringes
aus der Sperrstellung P die Sperrtaste P drücken
und den Blendenring drehen.

5. Ein / Aus Betriebsschalter
1. Den Betriebsschalter (Ein/AUS) auf EIN schieben.
(Abb. 14)

* Den Ein/Aus Schalter auf die Tonmarkierung
stellen, so wird bei jedem Umschalten der
Betriebsart ein Quittierungssignal ertönen (Abb. 15)

* Die Kamera schaltet sich automatisch nach 20 sec
aus, um Energie zu sparen, wenn die Kamera
innerhalb von 20 sec. nicht betätigt wird. Auch wenn
Der Hauptschalter in der EIN Stellung bleibt, wird
die LCD Anzeige ausgeschaltet. Die im Speicher
befindlichen Informationen bleiben gespeichert,
durch leichtes drücken des Auslösers wird die
Kamera wieder aktiviert. Für eine maximale
Batterielebensdauer sollte die Kamera bei nicht
Nutzung ausgeschaltet werden.

donated to www.butkus.us

View original page 9

Page 10 · Read text

6. Batteriezustand
1. Die Batterien sind in gutem Zustand, wenn das
(volle Batterie-Ikone) Symbol auf der LCD
Anzeige sichtbar ist. (Abb. 16).
2. Wenn die Batterien fast verbraucht sind,
erscheint das Symbol (Abb. 17) auf dem LCD.
Jetzt müssen neue Batterien eingelegt werden.
3. Wenn ein kein DX Film in der Kamera eingelegt
ist und das Symbol (Abb. 17) erscheint, müssen
Sie eventuell den Film manuell zurückspulen
(Siehe Kapitel 16), wenn das Filmende erreicht
ist.
4. Wenn die Batterien fast verbraucht sind, tritt der
Intervall Filmtransport in Kraft, um Energie zu
sparen. Dabei wird jeweils zwischen 2 sec
Filmtransport eine Pause von 0,5 sec. eingelegt.
Das Symbol (Abb. 17) blinkt im LCD. Bitte nicht
den Blitz einsetzen, bevor die Batterien
ausgetauscht worden sind. (Abb. 18)

1. Wenn die Batterien ganz aufgebraucht sind
erscheint in der LCD Anzeige das Symbol (Abb.20).

Wenn das Symbol (Abb. 20) etwa eine Minute im
LCD erscheint und dann verschwindet, reicht die
Batterieleistung nur noch zum Halten des
Speicherinhaltes aus. Die alten Batterien erst dann
austauschen wenn neue Batterien zum Austausch
vorhanden sind. Der Speicherinhalt wird ohne
Batterien etwa 30 min lang gehalten.
Niedrige Temperaturen reduzieren die
Batterieleistung. Bei Frosttemperaturen kann das
Symbol verschwinden. Bei kaltem Wetter Batterien
warm halten, oder kurz vor den Aufnahmen
einlegen
Wenn die Anzeige verschwindet, leicht den
Auslöser drücken, um die LCD zu Aktualisieren.
Die Daten im LCD können durch vergleichen der
Anzeige mit dem Filmfenster in der Kamera-
rückwand geprüft werden.
Wenn der Film nicht richtig eingelegt und vorgespult
wurde, blinkt das Filmstatussymbol. Bitte den Film
erneut einlegen. Bei Filmen ohne DX Codierung
erscheinen diese Informationen nicht im LCD. Bei
Filmen ohne DX Codierung muss die
Empfindlichkeit manuell eingestellt werden (siehe
nächstes Kapitel).

donated to www.butkus.us

View original page 10

Page 11 · Read text

7. Einlegen des Filmes
1. Beim Filmeinlegen direktes Tageslicht vermeiden

2. Zum Öffnen der Rückwand die rote Entriegeltaste
drücken und den Verschlussschieber nach unten
schieben. (Abb. 21).

3. Die Filmpatrone einlegen und den Vorspann bis
über die grüne Markierung hinaus ziehen bis zur
Aufnahme-Spule zu verlängern. (Abb. 22)

4. Prüfen, ob der Film innerhalb der Führungen und
des oberen Transportrades liegt (Abb. 23).

5. Die Rückwand schließen und auf korrekte
Verriegelung achten. (Abb. 24) Der Film wird jetzt
automatisch zum Bild Nr. „1“ vorgespult.
Die LCD Anzeige zeigt Aufnahmebereitschaft für
das 1. Bild an. (Abb. 25)

Sobald die Rückwand geschlossen ist, erscheint die
Filmempfindlichkeit in der LCD Anzeige
Filmempfindlichkeit für 1-2 Sekunden, da nach
erscheint die LCD Anzeige mit folgendem Bild (Abb.
26):

(1) Programmart
(2) Bildanzahl auf der Filmrolle
(3) DX Kodierung
(4) Verschluss auf Zeitautomatik
(5) Filmtransportmodus (C/S)
(6) Film geladen auf der Film-Spule
(7) Filmtransportsymbole (diese Symbole blinkt in
der Folge nach rechts, wenn Transport aktiv)
(8) Symbol für korrekt geladenen Filme
(9) Bildzählwerk

donated to www.butkus.us

View original page 11

Page 12 · Read text

1. Wenn die Anzeige verschwindet, den
Auslöser leicht drücken, um die LCD
Anzeige zu aktualisieren.

2. Die LCD Anzeige kann leicht geprüft
werden mit der Anzeige im Filmfenster in
der Kamerarückwand.
3. Wenn der Film nicht richtig vorgespult
wurde, oder blinkt das Filmtransportsymbol.
4. Den Film erneut einlegen, siehe Schritt 1-5.

5. Wenn der Film keine DX Kodierung besitzt,
erscheint diese Anzeige nicht. Die
Filmempfindlichkeit muss manuell
eingestellt werden.

8. Einstellung der Filmempfindlichkeit
DX kodierte Filme werden mit Schwarz / Silber
Kodierung versehen, die Filmempfindlichkeit und
Zahl der Bilder werden übermittelt. Die Kamera liest
dieses Muster ein und stellt sich automatisch auf
DX Filme mit der Empfindlichkeit ein, die von ISO
12 bis 6400 reichen. (Abb. 28).

DX – Filme

Die Filmempfindlichkeit und das DX Symbol
erscheint kurz auf dem LCD. (Abb. 29)
Für spezielle Anwendungsfälle kann es erwünscht
sein mit korrigierten Werten zu arbeiten. Dies
geschieht mit der Belichtungskompensationstaste.
Einzelheiten unter Punkt 27

donated to www.butkus.us

View original page 12

Page 13 · Read text

Die ISO Taste betätigen (unter Abdeckung auf
                                              linken Seite der Kamera) um die Film
                                             Empfindlichkeit einzustellen. (Abb. 30)

                                   Beim Halten der ISO Taste gedrückt halten,
                                             die Höher / Runter Taste betätigen bis die
                                      gewünschte Filmempfindlichkeit auf der LCD
                                       Anzeige den gewünschten Wert anzeigt. (Abb.
                                          31)





9. Anzeigen im Sucher





             donated to www.butkus.us

View original page 13

Page 14 · Read text

1. Blinkende Anzeige für Automatiksperre 10. Programmbetrieb

2. Bildzählwerk abwärtszählend (Zeigt die 11. Fernsehbildprogramm
letzten 9 Aufnahmen bei DX kodierten
Filmen an) 12. Verschlussvorwahl

3. Blinkende Belichtungsausgleichsanzeige 13. Blitz Bereitschaftsanzeige (leuchtend)

4. Blinkende Anzeige bei Unterbelichtung 14. Korrekte Blitzbelichtung bei TTL

5. Blinkende Anzeige bei Überbelichtung 15. Blendenwert (Programmbetrieb)

6. Verschlusszeit 16. (Kasten mit Bild der Sonne auf
Recht):Autogegenlicht-Anzeige
7. Langsame Verschlusszeit Zone (orange)
17. (Kasten mit Punkt in der
8. Manueller Arbeitsmodus Mitte):Spotbelichtungsmesser

9. Blendenvorwahl 18. (leerer Kasten): Integralbelichtung

19. (Kasten mit Sonne linke Seite):Aufhellblitz
Sucherbeleuchtung
Wenn das LCD zu dunkel ist schaltet sich die Hilfsbeleuchtung automatisch ein. Auf Wunsch
kann durch betätigen der Abblendtaste die Hilfsbeleuchtung eingeschaltet werden.

10. Halten der Kamera
1. Den rechten Zeigefinger leicht auf den Auslöser
legen und mit den anderen Fingern das
Kameragehäuse festhalten.
2. Der rechte Arm sollte sich in einer bequemen Lage
befinden.
3. Die linke Hand an die Kamera legen und so halten,
dass der Scharfstellring mit dem Finger leicht gedreht
werden kann.
4. Den linken Ellenbogen leicht anwinkeln, und die
Kamera in Blickhöhe bringen. Im Sucher den
gewünschten Bildausschnitt wählen.

* Die richtige Kamerahaltung ist sehr wichtig, um
verwackelte oder schräg gestellte Aufnahmen zu
vermeiden. (Abb. 33-34)

donated to www.butkus.us

View original page 14

Page 15 · Read text

11. Fotografieren mit der Programmautomatik
                                  Bei der Programmautomatik wählt die Kamera
                                 automatisch die Blende und dann die Verschlusszeit je
                              nach den Lichtverhältnissen. Die Programmautomatik
                                    eignet sich besonders für normale Portrait- und
                                Landschaftsaufnahmen. Für Spezialeffekte bietet die
                        XRX eine Vielzahl alternativen Funktionen. In der
                               Regel gilt jedoch: Einfach scharf stellen und Auslösen.

                                       1.   Durch Drücken der “Höher / Niedriger“ Taste die
                                         Verschlusszeit auf AUTO stellen (Abb. 35)

                                       2.   Das Objektiv auf P stellen (Abb. 36)





                                       3.   Den Programmschalter auf P stellen (normale
                                      Programmeinstellung) Abb. 37

                                       4.   Den Belichtungsmesser auf AUTO BLC stellen
                                       (Abb.38)

                                            * Siehe Abschnitt 19 bis 23 betr. Ausführlicher
                                     Informationen über komplizierte
                                   Aufnahmeverfahren.





             donated to www.butkus.us

View original page 15

Page 16 · Read text

12. Scharfstellung
Durch den Sucher schauen, das Motiv anvisieren
und an der Entfernungseinstellung drehen bis das
Bild scharf ist. (Abb. 39a 39b)

Schnittbildentfernungsmesser
Wenn beide Schnittbildhälften übereinstimmen, ist
das Motiv scharf eingestellt.
Mikroprismenring
Wenn das Motiv nicht mehr glitzert und sehr
deutlich zu erkennen ist, ist es scharf eingestellt.
Mattscheibe
Wenn das Motiv nicht mehr verschwommen,
sondern scharf erscheint, ist es richtig eingestellt.

* Lange Brennweiten und/oder Objektive mit kleinen
Blendenöffnungen können Teile der
Entfernungsmessungsbereiche im Sucher
verdunkeln. Bei solchen Objektiven erfolgt das
Scharfstellen über die Mattscheibe.

13. Prüfen der Schärfentiefe
Im Sucher kann man die Schärfentiefe des Bildes,
wie sie sich durch die automatische oder manuelle
Blendenöffnung ergibt, vor der Aufnahme prüfen.

1. Mit der Hand den Blendenring auf die gewünschte
Blende stellen (oder die Automatik die Blende
einstellen lassen).
2. Die Schärfentiefetaste drücken (Abb. 40).
3. Die Ergebnisse der größeren oder kleiner
Schärfentiefe im (durch die geschlossene Blende
dunkler erscheinend) Sucher überprüfen.
Allgemeine Richtlinien

Beim Scharfstellen auf ein bestimmtes Motiv
erscheinen andere Motive im Vorder- oder
Hintergrund ebenfalls scharf. Der
Entfernungsbereich, in dem die Motive scharf
abgebildet werden, wird Schärfentiefe genannt
(Abb. 41/42).

1. Der Schärfentiefebereich ist hinter einem genau
scharf gestellten Motiv immer größer als davor.
2. Der Schärfetiefenbereich wird mit zunehmender
Entfernung größer und mit abnehmender
Entfernung kleiner (bei konstanter
Blendeneinstellung).

donated to www.butkus.us

View original page 16

Page 17 · Read text

Bei vielen Objektiven kann der Schärfentiefe-
bereich auf folgende Weise geprüft werden.

1. Das Motiv scharf stellen
2. Der Entfernungsstrich gegenüber der
Entfernungsskale zeigt jetzt die genaue Entfernung
zum Motiv an.
3. Links und rechts vom Entfernungsanzeigestrich
sind Markierungen für die verschiedenen
Blendenwerte. Der Schärfentiefebereich ist der
Entfernungsbereich zwischen den Markierungen für
die betreffende Blende.
Wenn z.B. ein 50mm Normalobjektiv verwendet
wird, auf Blende 16 und eine Entfernung von 3m
eingestellt wird, dann ist der Schärfentiefenbereich,
dh. Wenn diese Blende eingestellt ist werden
Motive in diesem Bereich von 1,8m bis 7,6m scharf
abgebildet.
Abb. 43

14. Infrarotmarkierung
Beim Fotografieren mit Infrarotfilmen und einem R60
Filter immer mit der Infrarotmarkierung arbeiten. Das ist
wichtig, da Infrarotstrahlen eine längere Wellenlänge
haben als sichtbare Lichtstrahlen und die
Abbildungsebene weiter hinten in der Kamera liegen.
Darum muss nach der normalen Scharfstellung eine
Korrektur vorgenommen werden. (Abb.44)

1. Den R60 Filter aufsetzen und visiuell auf das Motiv
scharf stellen. Die Entfernungsanzeige auf dem
Objektiv ablesen.
2. Die Entfernungseinstellung auf die
Infrarotmarkierung umstellen.
3. Viele Objektive haben keine besondere
Infrarotmarkierung und man muss sich
entsprechende Markierung an der richtigen Stelle
denken.
4. Die Belichtung entsprechend der Hersteller
angaben einstellen.
5. Immer die dem Infrarotfilm beiliegende
Herstelleranweisung befolgen

donated to www.butkus.us

View original page 17

Page 18 · Read text

15. Zurückspulen des Filmes
1. Filme mit DX Kodierung werden automatisch
zurückgespult, wenn das Filmende erreicht
wird.
2. Der Filmrückspulvorgang wird durch drei der
Reihe nach von rechts nach links blinkenden
Strichen im Display angezeigt, während das
Bildzählwerk rückwärts zählt. (Abb.46)

15. Zurückspulen des Filmes
1. Wenn der Film ganz zurückgespult ist,
stoppt der Motor automatisch und "E"
erscheint im Flüssigkristalldisplay
(Abb. 47). Jetzt kann die Rückwand
geöffnet und die Filmpatrone entnommen
werden.
2. Der Auslöser wird blockiert, wenn "E" im
Display erscheint.
3. Wenn der Film zurückgespult werden soll,
bevor alle Aufnahmen gemacht sind, die
kleine Rückspultaste an der Rückseite der
Kamera mit einem Kugelschreiber o.ä. etwa
2 s lang drücken (Abb. 48).
4. Wenn das DX-Symbol nicht erscheint
(wenn z.B. ein Film ohne DX Codierung
eingelegt ist) erkennt die Kamera
normalerweise das Filmende und spult den
Film zurück, wenn der Motor nicht in der
Lage ist, den Film noch weiter zu
transportieren. Wenn das nicht geschieht,
muss der Film manuell zurückgespult
werden. (Siehe Punkt 3.)

donated to www.butkus.us

View original page 18

Page 19 · Read text

16. FOTOGRAFIEREN MIT SELBSTAUSLÖSER
                             Der Selbstauslöser bietet Ihnen die Möglichkeit,
                                    ich auf Gruppen- oder Erinnerungsfotos selbst mit
                                    ins Bild zu bringen. Normalerweise hat er eine
                                    Vorlaufzeit von 10 s, aber andere
                                  Zeiteinstellungen sind möglich und können
                             folgendermaßen eingestellt werden:

                                  Auf Einzelbild stellen (Abb. 49).

                          Wenn nicht die gesamte Displayinformation
                                       erscheint, leicht den Auslöser andrücken, um
                                      die Information zurückzurufen.

                                  Die Taste INT drücken und gedrückt halten, um
                                      die Intervallzeit auf dem Flüssigkristalldisplay
                                    abzurufen.

                                  Die Taste INT gedrückt halten und die Höher-
                                  oder Niedriger Taste drücken, bis die
                                gewünschte Zeit im Display erscheint
                                   (Abb. 50).

                            Das Flüssigkristalldisplay kehrt automatisch
                                     innerhalb von Sekunden nach dem Freigeben
                                   der Taste INT auf normales Displaybild zurück,
                              und INT blinkt um anzuzeigen, dass die
                                gewünschte Vorlaufzeit eingestellt worden ist.

                            Den Selbstauslöserknopf drücken. Das grüne
                                  Selbstauslöserlampe blinkt und der
                                     Selbstauslösersignalton (falls eingeschaltet)
                                     wird hörbar
                                   (Abb. 51).

                                     Drei Sekunden vor der Aufnahme schaltet das
                                 Signallämpchen von Grün auf Rot um, und der
                                  unterbrochene SIgnalton wird kontinuierlich.





             donated to www.butkus.us

View original page 19

Page 20 · Read text

16. FOTOGRAFIEREN MIT SELBSTAUSLÖSER
                      Zum Ausschalten des Selbstauslösers nachdem
                                 er  ausgelöst  wurde,  den  Selbstauslöserknopf
                               erneut  drücken  oder  den  Ein/Aus  Schalter
                               ausschalten (OFF).

                           Das Flüssigkristalldisplay zeigt den Count
                          Down an (Abb. 52).

                         Wenn der Selbstauslöser in anderen
                                    Betriebsarten als manueller Fotografie
                                verwendet wird, immer die am Trageriemen
                                angebrachte Sucherkappe verwenden, um das
                                 Sucherokular abzudecken, um Fehlbelichtung
                                 durch Streulicht, das durch den Sucher
                                      eintreten kann, zu vermeiden
                                  (Abb. 53).

                              Der Selbstauslösersignalton kann
                                  ausgeschaltet werden, indem der Ein / Aus.
                                    Schalter auf die „EIN“ Stellung gestellt wird
                                  (Abb. 54).





17. BLITZPROGRAMMAUTOMATIK
   (MIT SONDERZUBEHÖR SPEEDLITE PX)
   Der RICOH Speedlile PX Ist ein leistungsstarker aber komfortabler
   Elektronenblitz. Wenn er an die XR·X angeschlossen ist, wird er zu einem
   integralen Teil der Kamera. Er hat die Leitzahl 12 bei ISO 100 und deckt einen
   Bildwinkel wie ein 35·mm·Objektiv ab. Dadurch ist er ideal für Normal,
   Weitwinkel und Zoomobjektive wie 35-70 mm geeignet.

   Mit dem Speedlite PX werden Blende und Verschlusszeit automatisch
    eingestellt, wenn Programmautomatik eingeschaltet ist.
   Bei Blitzfotografie wird ein direktes Lichtmeßsystem verwendet. Das Licht wird
   auf der Filmebene gemessen und die Blitzdauer gesteuert. Dadurch ergibt sich
   eine ganze neue Weil von Anwendungsmöglichkeiten und unübertroffene
   Bedienungsfreundlichkeit.





             donated to www.butkus.us

View original page 20

Page 21 · Read text

17. SONDERZUBEHÖR SPEEDLITE PX
                                      1. Den Führungsstift genau auf den
                                    Führungshalter ausrichten, und den Haken
                                des Speedlite PX in den Haller der Kamera
                                      einsetzen. Das Blitzgerät in Pfeilrichtung
                                    drücken, bis es einrastet (Abb. 55).

                                      2. Die Verschlußzeit mit der Höher / Niedriger-
                                   Taste (oder Rückstelltaste) auf AUTO stellen
                                    (Abb. 56)

                                         3. Die Blende auf P stellen. (Abb. 57).





17. SONDERZUBEHÖR SPEEDLITE PX
                                      4. Den Programmwahlschalter auf P stellen
                                    (Abb. 58). (Siehe Kapitel 31 näherer
                                        Einzelheiten.)

                                      5. Den Blitzschalter einschalten. Dadurch wird
                                auch der Blitzkopf aufgeklappt (Abb. 59).

                                      6. Wenn der Blitz voll geladen ist, leuchtet die
                                       Blitzbereitschaftsanzeige im Sucher auf, und
                                das Blitzbereitschaftslämpchen an der
                                   Rückseite des Blitzgeräts leuchtet (Abb. 60).





             donated to www.butkus.us

View original page 21

Page 22 · Read text

17. SONDERZUBEHÖR SPEEDLITE PX
                                   7. Das Motiv scharf stelIen und den Auslöser
                                  drücken, um die Aufnahme automatisch zu
                            machen (Abb. 61).

                                   8. Wenn die Blitzbelichtung korrekt ist, blinkt die
                                     Blitzbereitschaftsanzeige etwa eine Sekunde
                                   lang (Abb. 62).

                                   9. Wenn die Belichtung nicht korrekt ist, blinkt
                                      sie nicht. In diesem Fall die Einstellung
                                   (Blende, Entfernung etc.) ändern und erneut
                               aufnehmen.


                                10. Zum Abnehmen des Blitzgeräts den
                                   Entriegelungsknopf drücken und das
                                       Blitzgerät in Pfeilrichtung abziehen (Abb. 63).





17. SONDERZUBEHÖR SPEEDLITE PX
   •  Wenn das Motiv sehr nahe ist, wird sehr wenig Blitzstrom benötigt, und die
      Wiederaufladezeit ist darum sehr kurz. Wenn das Motiv weit entfernt ist, wird
     mehr Blitzstrom benötigt, und die Wiederaufladezeit ist entsprechend länger.
      Der Speedlite PX enthält keine Batterien, es bezieht seinen Betriebsstrom aus
     den Batterien im Handgriff der Kamera. Wenn die Wiederaufladezeit sehr lang
       wird, die Kamerabatterien bei nächster Gelegenheit austauschen (die
       Batterieleistung kann an der Anzeige im Flüssigkristalldisplay überprüft
      werden).

   •  Das Speedlite nicht in Kombination mit Serienaufnahme verwenden, denn das
       Blitzgerät ist nicht in der Lage, schnell genug aufzuladen, um drei Aufnahmen
      pro Sekunde zu machen.

   •  Weitere kreative Aufnahmetechniken und technische Details sind in der
      Bedienungsanleitung des PX Blitzgeräts aufgeführt.





             donated to www.butkus.us

View original page 22

Page 23 · Read text

18. SCHUTZSPERRE (HÖHER· ODER NIEDRIGER·TASTE)
                                 Diese Kamera Ist so konstruiert, dass
                                   ungewolltes Umstellen der Verschlusszeit
                                  durch versehentliches Drücken der Höher /
                                     Niedrlger·Taste vermieden wird. Um mit dieser
                                  Taste Einstellungen vorzunehmen, muss sie
                                 mindestens etwa eine Sekunde läng gedrückt
                                 werden.

                                               * Jede Verschlusszeit kann durch
                                       gleichzeitiges Drücken des Filmtransport-
                                   Wahlschalters (C/S) und der Höher /
                                     Niedriger-Taste arretiert werden. Jetzt blinkt
                                im Flüssigkristalldisplay die arretierte
                                      Einstellung (Abb. 64).

                                            * Um die Verschlusszeit·Arretierung
                                aufzuheben die Rückstelltaste drücken oder
                                      die Höher / Niedriger-Taste drücken und
                                         gleichzeitig die Filmtransporttaste gedrückt
                                       halten.



19. VERWENDUNG VON MULTI · PROGRAMMEN
                             Der Belichtungsmesser der Kamera ist mit einem
                              Multiprogrammsystem ausgelegt. Drei "spezielle"
                          Programme können je nach
                            Aufnahmebedingungen und Motiv gewählt werden
                                (Abb. 65).





                          Programm P:

                               Eine Kombination aus durchschnittlicher
                                 Verschlusszeit und Blende Dieses Programm wird
                                       für allgemeine Aufnahmen empfohlen (Abb.66).



                          Programm PD:

                              Dieses Programm ist auf besonders große
                                 Tiefenschärfe ausgelegt und wird für Landschafts-
                               oder Nahaufnahmen empfohlen. Die hierbei
                                 auftretende langsamere Verschlusszeit kann auch
                            dazu eingesetzt werden, um auf dem Foto den
                                Eindruck von Bewegung zu vermitteln (Abb. 67).



             donated to www.butkus.us

View original page 23

Page 24 · Read text

19. VERWENDUNG VON MULTI·PROGRAMMEN
                          Programm PA:

                              Dieses Programm ist auf kurze Verschlusszeiten
                                ausgelegt und wird für Fotos von schnell bewegten
                               Motiven empfohlen, wie bei Sportaufnahmen,
                              Autorennen etc. Das Programm arbeitet mit
                              größeren Blenden, so dass der Schärfentiefe-
                                 bereich kleiner ist. Dadurch wird ein unscharfer
                                Hintergrund ermöglicht, was sich bei
                                Portraitaufnahmen gut einsetzen lässt (Abb. 68).

                    Um mit einem dieser Programme zu arbeiten,
                             muss: Das Objektiv auf P und der Verschluss auf
                      AUTO gestellt und das Programm mit dem
                              Programmwahlschalter gewählt werden.


20. ZEITAUTOMATIK MIT BLENDENVORWAHL
                                   Bei Zeitautomatik mit Blendenvorwahl stellt die
                             Kamera automatisch die richtige
                                      Belichtungszeit für eine vorgewählte Blende
                                 entsprechend den Lichtverhältnissen ein.
                                 Diese Betriebsart eignet sich besonders für
                               Aufnahmen, bei denen eine bestimmte
                                     Schärfentiefe gewünscht wird, wie bei Portrait-
                                  oder Landschaftsaufnahmen

                                    1.Verschlusszeitenskala auf AUTO stellen
                                   (Abb. 69). 2. Den Blendenring auf den
                                 Blendenwert stellen.

                                               * Wenn die Verschlusszeitenanzeige im
                                  gelben Bereich ist, ist die Verschlusszeit zu
                                 langsam, um die Aufnahme aus der Hand zu
                            machen (Abb.70).
                                Entweder eine größere Blendenöffnung
                                wählen oder ein Stativ verwenden.





             donated to www.butkus.us

View original page 24
